VE180 - Suivi des mouvements

Environnement

•       Loin des objets mobiles, tels que les portes d’ascenseur ou les objets déplacés, tels que les chariots et les bagages volumineux.

•       Évitez de placer la caméra à proximité des ascenseurs ou des escaliers. Assurez-vous de suivre les personnes sur des surfaces plates et droites pour une détection précise.

•       Assurez-vous que les personnes sont entièrement dans le champ de vision de la caméra et qu’elles ne sont pas partiellement cachées par des étagères ou des murets.

Éclairage

•       Au moins 75 LUX.

•       Assurez-vous que l’éclairage est uniforme dans l’espace et tout au long de la période de suivi des personnes.

•       Assurez-vous qu’aucun objet brillant (par exemple un sol brillant) n’est présent dans la zone au niveau de laquelle les personnes sont suivies. Un sol brillant peut refléter de la lumière ou des ombres provenant d’une zone environnante et générer des comptages inexacts.

•       Si possible, évitez d’exposer la zone de suivi intérieur à la lumière directe du soleil. Les nuages en déplacement peuvent parfois obscurcir la lumière du soleil et projeter des ombres sur la ligne de comptage.

•       En fonction de l’angle d’une lumière intérieure, les ombres des personnes qui passent à côté d’une ligne de comptage (mais ne la traversent pas) peuvent être à l’origine de comptages erronés.

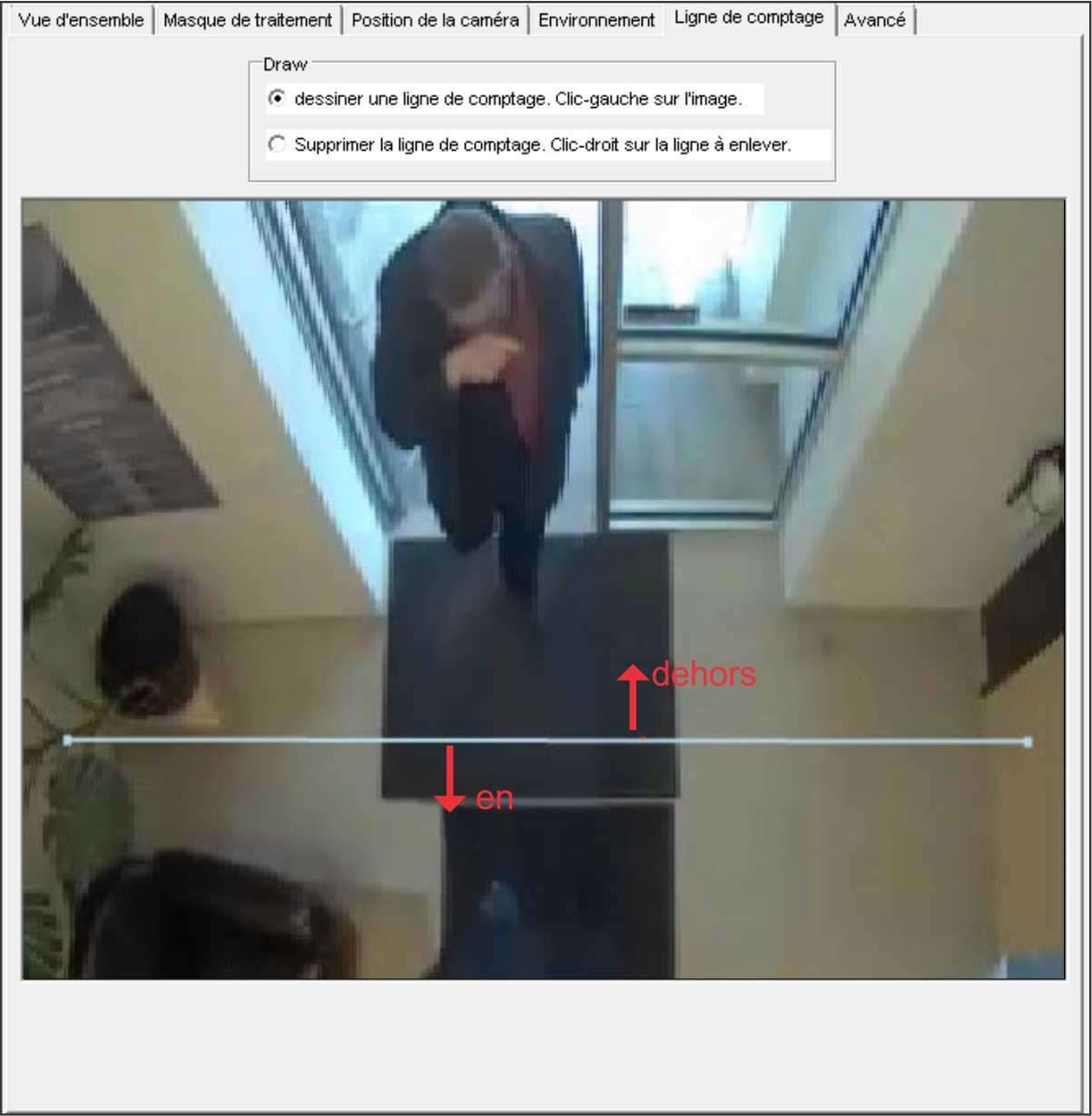

Lignes de comptage

•       En général, une vue verticale garantit un comptage plus précis des personnes qui traversent une ligne. Toutefois, si le plafond est bas, elle couvre un espace moins large qu’une vue à 45 degrés.

•       Il est recommandé d’avoir une superficie minimale d’un mètre de chaque côté de la ligne de comptage.

•       Il est recommandé d’avoir une superficie minimale de deux mètres de chaque côté de la ligne de comptage.

•       Configuration de la taille de la personne : une personne qui traverse la ligne ne doit pas occuper plus du tiers de la vue en largeur et plus de la moitié de la vue en hauteur.

Placement de la caméra

•       Notez que la précision baisse pour les vues presque horizontales (par exemple, une déclinaison inférieure à 20 degrés).

•       Si la caméra est placée de telle manière que les personnes ont une taille inférieure à 20 pixels sur l’écran, le comptage est moins précis et vous devez utiliser les paramètres avancés.

Pour le suivi des objets multiclasses à l'extérieur

1. Dans la liste déroulante Tâche, sélectionnez Suivi d'objets multiclasses à l'extérieur.

2. Dans la liste déroulante Position de la caméra, sélectionnez Inclinée, En hauteur, Non calibrée ou Calibrage automatique (BÊTA).

Non calibrée : utilisez cette option uniquement si les objets sont bien séparés et qu’il n’est pas nécessaire de générer des comptages précis..

3      Dans la liste déroulante Type d'environnement, sélectionnez l'une des options suivantes.

Extérieur : Générique

Extérieur : Eau

Extérieur : Caméra thermique

Personnalisé : option affichée automatiquement si vous avez modifié les paramètres par défaut dans l'onglet Environnement ou dans les paramètres Avancé.

4        Dans la liste déroulante Performances, sélectionnez la puissance de traitement de l'unité centrale : Personnalisé, Faible, Intermédiaire, Élevé. Intermédiaire est sélectionné par défaut.

Lorsque vous sélectionnez la tâche Suivi d'objets multiclasses à l'extérieur, Modèle d'arrière-plan à l'extérieur est sélectionné par défaut dans le sous-onglet Environnement. Pour plus d'informations sur les options de configuration disponibles, consultez la section Sous-onglet Environnement.

Pour le suivi des visages

Dans la liste déroulante Tâche, sélectionnez Suivi des visages.

Aucune autre option n'est disponible dans le sous-onglet Vue d'ensemble.

Consultez les sections décrivant les options de configuration des sous-onglets Masque de traitement, Ligne de comptage et Avancé.

Grille

Les lignes de grille sont espacées d’un mètre.

Elles s’affichent automatiquement par-dessus la scène.

Icône de la personne de référence

Forme orange représentant la taille et la position de la personne dans l’image.

Quatre icônes de personnes apparaissent automatiquement à l’image.

Déplacez les icônes des personnes de référence vers les différents emplacements de l’image (au premier plan et à l’arrière-plan), où elles pourraient apparaître naturellement.

Pour ajouter d’autres icônes de personne de référence, cliquez sur l’image.

Bouton Supprimer une personne

Permet de supprimer une icône de personne de référence.

Cliquez sur l’icône de personne de référence, puis sur le bouton Supprimer une personne.

Bouton Afficher/masquer la réalité

Permet de masquer (ou d’afficher) les lignes de grille et les icônes de personnes de référence pour que vous puissiez voir la scène réelle à l’image.

Section interactive

Permet d’ajuster la grille et la taille de la personne de référence afin qu’elles correspondent à la scène sous-jacente.

À l’aide de la souris, faites glisser l’icône de la caméra vers le haut et le bas, puis vers la gauche et la droite.

Icônes de zoom +/-

Permettent d’effectuer un zoom avant et arrière dans la section interactive.

Champ de vision

Champ de vision horizontal.

Si vous augmentez la valeur, vous devez faire glisser l’icône de la caméra plus près (vers le bas) afin d’obtenir la taille de personne appropriée.

Si vous réduisez la valeur, vous devez faire glisser l’icône de la caméra plus loin pour obtenir approximativement la même taille.

Si vous obtenez la position exacte de la caméra en mesurant la hauteur et la distance réelles, vous devez ensuite ajuster le champ de vision pour dimensionner les icônes de personne de référence correctement par rapport à la scène.

Commande de la perspective avec la roulette de la souris

Permet de commander la perspective dans la scène sans modifier l'échelle globale.  (Permet de redimensionner une icône de personne tout en changeant le champ de vision de sorte que l'inclinaison des autres icônes de personnes et leur dimension relative soient correctes.)

Placez la souris sur le petit diagramme. Tournez la roulette de la souris pour augmenter ou diminuer le champ de vision par incréments de 2,5 degrés, créant ainsi un changement proportionnel contraire dans le paramètre de la distance au sol.

Exemple : la distance au sol est de 10 mètres et le champ de vision est de 60 degrés. Une rotation d'un cran sur la roulette de la souris augmente le champ de vision à 62,5 degrés et la distance au sol à (60/62,5)*10 = 9,6 m. Une rotation d'un cran dans l'autre sens sur la roulette de la souris réduit le champ de vision à 57,5 degrés et la distance au sol à (60/57,5)*10 = 10,43 m.

Pan (Panoramique)

Mouvement de la caméra de gauche à droite ou inversement autour de l’axe vertical imaginaire passant par la caméra.

Lorsque la caméra pointe vers le sol, celui-ci est incliné. Lorsque la caméra est presque à l’horizontale, l’effet obtenu est celui d’une rotation du sol.

Ici, l'option Panoramique incline la grille par rapport au sol, ce qui déforme la scène réelle.

Cette fonction est très utile pour les vues de dessus lorsque la caméra pointe sur le côté (la déviation à partir de l’axe vertical n’est alors pas complètement dans l’axe vertical de la vue caméra).

Orientation

Rotation de la caméra sur l’axe qui s’étend directement de la caméra via le centre de la vue.

Cette fonction est utile dans une vue inclinée, lorsque la caméra est légèrement penchée et qu’une ligne verticale réelle ne correspond pas à une ligne verticale de l’image. Elle peut également être utilisée si, sur l’image, le sol apparaît légèrement incliné de gauche à droite.

Champs Hauteur et Distance

Les valeurs correspondent aux mouvements de l’icône de la caméra dans la section interactive.

Message d’avertissement

Symphony affiche un message d’avertissement si l’angle de la caméra ne correspond pas à la sélection En hauteur.

Durée d’apprentissage du fond de l’image (en secondes)

Permet de déterminer le temps qu’il faut approximativement à un objet du premier plan devenant statique pour fusionner avec l’arrière-plan.

Important : si un objet effectue des mouvements périodiques pendant une période plus longue que celle spécifiée, l’objet en question est toujours considéré comme un objet du premier plan (il n’est jamais fusionné avec l’arrière-plan).

L’arrière-plan est mis à jour en permanence et non pas seulement lorsque le moteur d’analyse se lance.

Sensibilité de l’arrière-plan

Définit la sensibilité d’arrière-plan minimale nécessaire pour qu’un objet soit détecté en tant qu'objet du premier plan.

Important : si vous définissez cette option sur une valeur élevée, les objets qui sont de la même couleur que l’arrière-plan NE SONT PAS détectés en tant qu'objets devant être suivis.

Apprendre le comportement normal

Permet de connaître le pourcentage du temps pendant lequel chaque pixel est en mouvement et peut donc être ignoré. Cette option est, par exemple, utile pour suivre des bateaux sur l’eau. Désactivée par défaut.

Méthode

•       % du changement dans l’image : permet de surveiller le pourcentage de la scène considéré comme le premier plan. Si l’espace de premier plan est trop grand, la réadaptation du modèle est activée.

•       Modification de la luminosité : permet de surveiller toutes les modifications globales inattendues associées à la luminosité de la scène (les modifications peuvent être liées à un changement d’éclairage ou à un changement des conditions météorologiques).

•       Changement de spectre : permet de surveiller toutes les modifications globales inattendues associées à la luminosité de la scène, mais avec une sensibilité moindre aux modifications locales (par exemple, un passant portant un manteau foncé).

•       Combinaison de changements : une combinaison des fonctions % du changement dans l'image et Changement de spectre.

Sensibilité

La valeur est comprise entre 0 et 100.

Si la sensibilité est élevée, la réadaptation se déclenche facilement. Par exemple, une sensibilité de 80 déclenche la réadaptation lorsque seulement 20 % de l’écran correspond au premier plan. En revanche, si la sensibilité est faible, la réadaptation se déclenche uniquement dans les situations extrêmes.

Temps d’attente nécessaire avant de reprendre le suivi (en secondes)

Permet de définir le temps d’attente nécessaire avant de reprendre le suivi des objets.

Idéalement, cette valeur est nulle. Mais si vous remarquez un problème d’éclairage qui déclenche de fausses alarmes en raison d’un démarrage immédiat du suivi, définissez cette valeur sur le nombre de secondes nécessaires à la stabilisation de l’éclairage avant le démarrage du suivi.

Suppression des ombres/lumières

Désactivée par défaut.

Intensité

Un paramètre de niveau de sensibilité élevé est utile pour les cas avec une ombre extrêmement sombre. Désactivée par défaut.

Un paramètre de niveau de sensibilité faible aide pour les cas avec une ombre claire.

Exemple :

0,1 = une ombre claire

1,0 = une ombre extrêmement sombre

Détection de la neige

Activez cette option pour configurer le modèle d'arrière-plan afin de détecter et de suivre les zones couvertes de neige. Désactivée par défaut.

Détection de petits objets

Activez cette option pour configurer le modèle d'arrière-plan afin de détecter et de suivre les petits objets. Par exemple, une caméra de tour de bureaux qui couvre une zone piétonne importante doit inclure les objets uniformément petits dans la vue.

Simple

Activée par défaut. Utilise moins de ressources d'unité centrale que Complexe. Fonctionne dans la plupart des situations.

Complexe

Dans les cas où les ombres sont très sombres, Complexe supprime plus d'ombres, mais utilise davantage de ressources d'unité centrale.

Intensité

Définit le degré de suppression des ombres.

•       Une valeur d'intensité élevée peut augmenter le nombre d'objets potentiels ignorés.

•       Une valeur d'intensité faible peut entraîner le suivi d'ombres en tant qu'objets.

Suivre les petits objets en déplacement

Suit un objet qui se déplace très lentement sur la vidéo ou un objet s'approchant ou s'éloignant directement de la caméra (et qui semble se déplacer lentement).

Désactivée par défaut. Si l’option est désactivée, les petits objets en déplacement s’intègrent généralement à l’arrière-plan et ne sont donc pas suivis.

Si l'option est activée, les petits objets en déplacement sont suivis.

Important : cette option peut augmenter le déclenchement de certaines fausses alarmes dans les cas où un objet reste longtemps immobile dans la vidéo.

Vitesse de l’objet

Catégorise la vitesse de l'objet suivi.

Contraste de l'objet

Permet de contrôler la sensibilité du modèle d’arrière-plan aux similitudes perçues entre l'arrière-plan et les objets. Si un objet dans la vue de la caméra est semblable à l'arrière-plan (par exemple un arrière-plan noir et une personne aux vêtements sombres), l'augmentation du seuil de contraste accroît la capacité du modèle à détecter l'objet sur l'arrière-plan sombre.

Méthode

•       % du changement dans l’image : permet de surveiller le pourcentage de la scène considéré comme le premier plan. Si l’espace de premier plan est trop grand, la réadaptation du modèle est activée.

•       Modification de la luminosité : permet de surveiller toutes les modifications globales inattendues associées à la luminosité de la scène (les modifications peuvent être liées à un changement d’éclairage ou à un changement des conditions météorologiques).

•       Changement de spectre : permet de surveiller toutes les modifications globales inattendues associées à la luminosité de la scène, mais avec une sensibilité moindre aux modifications locales (par exemple, un passant portant un manteau foncé).

•       Combinaison de changements : une combinaison des fonctions % du changement dans l'image et Changement de spectre.

Sensibilité

La valeur est comprise entre 0 et 100.

Si la sensibilité est élevée, la réadaptation se déclenche facilement. Par exemple, une sensibilité de 80 déclenche la réadaptation lorsque seulement 20 % de l’écran correspond au premier plan. En revanche, si la sensibilité est faible, la réadaptation se déclenche uniquement dans les situations extrêmes.

Temps d’attente nécessaire avant de reprendre le suivi (en secondes)

Permet de définir le temps d’attente nécessaire avant de reprendre le suivi des objets.

Idéalement, cette valeur est nulle. Mais si vous remarquez un problème d’éclairage qui déclenche de fausses alarmes en raison d’un démarrage immédiat du suivi, définissez cette valeur sur le nombre de secondes nécessaires à la stabilisation de l’éclairage avant le démarrage du suivi.

Analyses FPS

Indique le nombre d’images qui seront analysées par le système.

En général, la valeur par défaut ne doit pas être modifiée. Toutefois, dans de nombreux cas, le nombre d’images par seconde d’une analyse peut être réduit pour préserver les ressources de l’unité centrale. Cette action peut avoir un impact négatif sur les performances de l'algorithme.

Résolution de capture

Permet d’afficher la résolution d’enregistrement de la vidéo. Elle peut être modifiée dans la configuration de l'équipement.

Résolution d'analyse

Définir la Résolution d’analyse sur la même valeur que la Résolution de capture garantit que les objets sont détectés le plus loin possible. Afin de préserver les ressources de l’unité centrale, il est toutefois possible de sous-échantillonner la vidéo envoyée pour analyse. Le sous-échantillonnage permet de réduire les exigences en matière d’unité centrale, mais peut également réduire la portée de détection de l’analyse vidéo.
