Intitulés de carte



Pour indiquer l'état des E/S sur des cartes :

  1. Dans le menu Affichage, sélectionnez Navigation par carte.

  2. Faites défiler les cartes et sélectionnez celle que vous souhaitez utiliser.

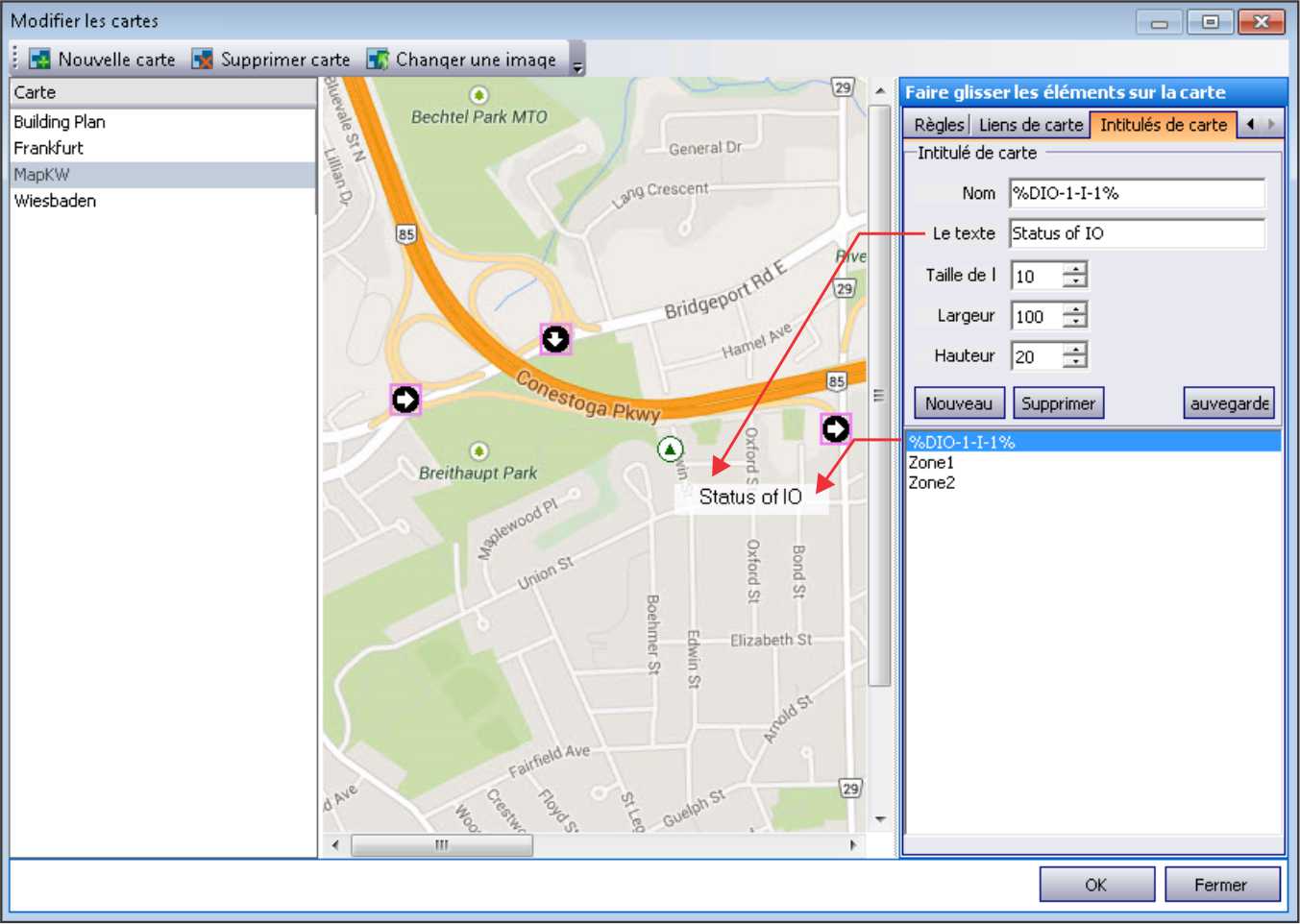

  3. Dans le coin supérieur droit de la boîte de dialogue Carte, cliquez sur Éditer les cartes. La boîte de dialogue Éditer les cartes s’affiche.

  4. Cliquez sur l’onglet Intitulés de carte.

  5. Dans le champ Nom, saisissez %DIO-X-Y-Z%

où X = ID de l'équipement,

Y = I (entrée) ou O (sortie),

Z = numéro de l'entrée/sortie.

Z pourrait également indiquer le numéro du module sous la forme moduleNumber_inputOutputNumber.

  1. Dans le champ texte, saisissez « État des E/S ». Ce champ affiche automatiquement l'état des E/S de l'équipement.

  2. Cliquez sur Enregistrer.

  3. Faites glisser l'intitulé dans la liste vers l'emplacement correct sur la carte.

  4. Cliquez sur OK.





Exemples :

%DIO-3-I-1%  à   Pointe vers l'entrée 1 de l'équipement 3

 %DIO-3-O-2_1% à  Pointe vers la sortie 1 de l'équipement 3 sur le module 2

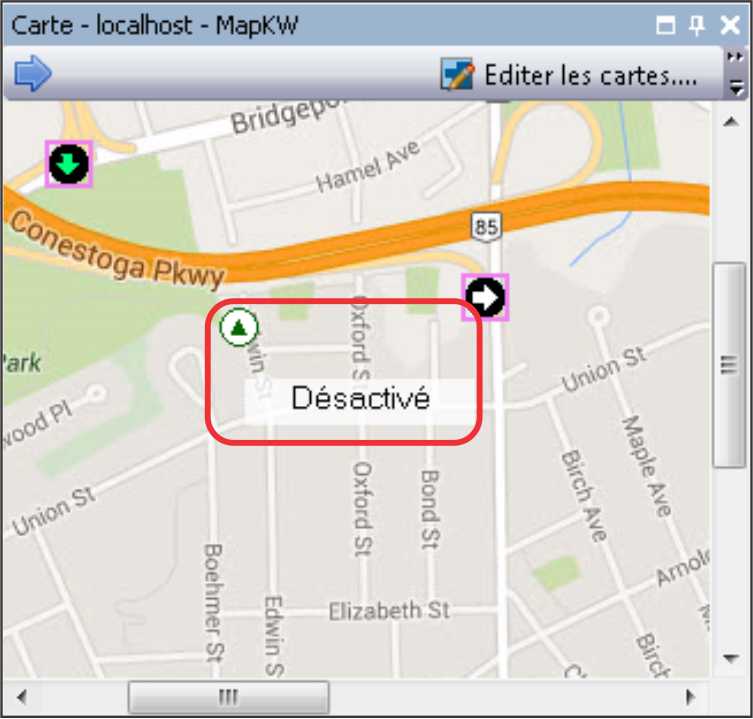

L'état de l'équipement d'E/S s'affiche dans l'intitulé sur la carte.
