Cliquez sur Suivant pour quitter l'écran Événement et ouvrir l'écran Action.

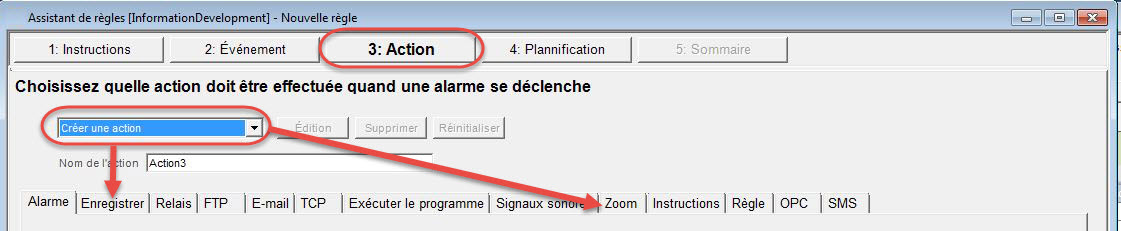

Dans l'écran Action , vous pouvez créer des actions qui s'exécuteront lorsqu'un événement survient. Par exemple, ci-dessous, le nom d'action « Action - Réponse rapide » est créé. Il peut s'agir d'actions comme des caméras qui commencent à enregistrer, des messages envoyés à certaines personnes, un son qui retentit, voire une caméra PTZ qui zoome sur l'événement en question.
1. Créez un nom descriptif pour l'action.
2. Cliquez ensuite sur chaque onglet pour définir les actions.

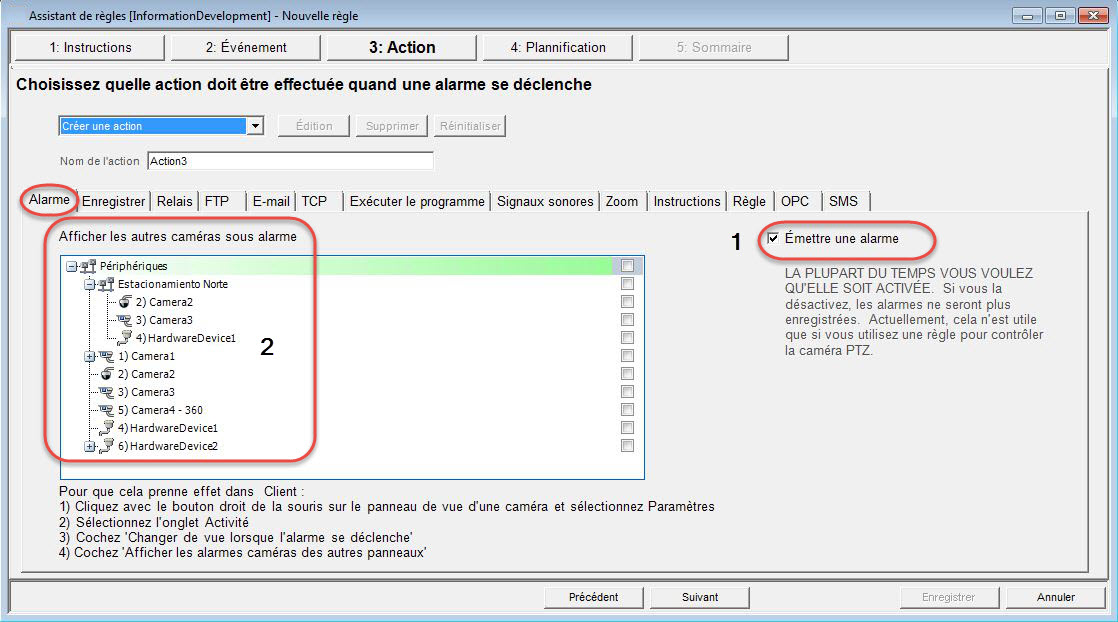

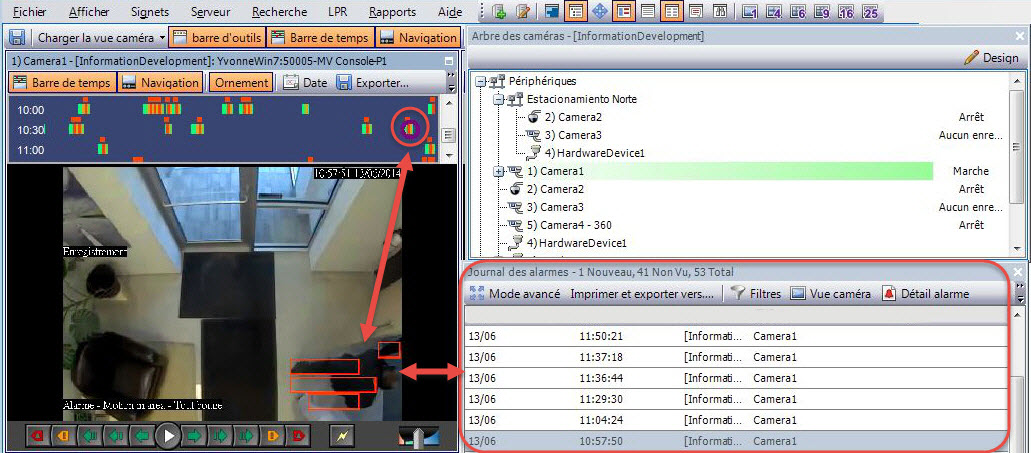

1. Case à cocher Émettre une alarme : l'exemple suivant montre qu'une alarme est enregistrée dans la Barre de temps et le Journal des alarmes .
2. Voir les autres caméras en alarme : vos caméras peuvent afficher plusieurs angles/vues d'un emplacement. Par exemple, si une alarme d'accès se déclenche, vous pourriez vouloir visualiser en direct et sur-le-champ ce que montrent les quelques caméras à proximité du point d'accès. Ici, vous sélectionnez les caméras censées vous montrer la vidéo en cas de déclenchement d'une alarme. Au final, un panneau vidéo bascule automatiquement vers une caméra quand un événement se produit.

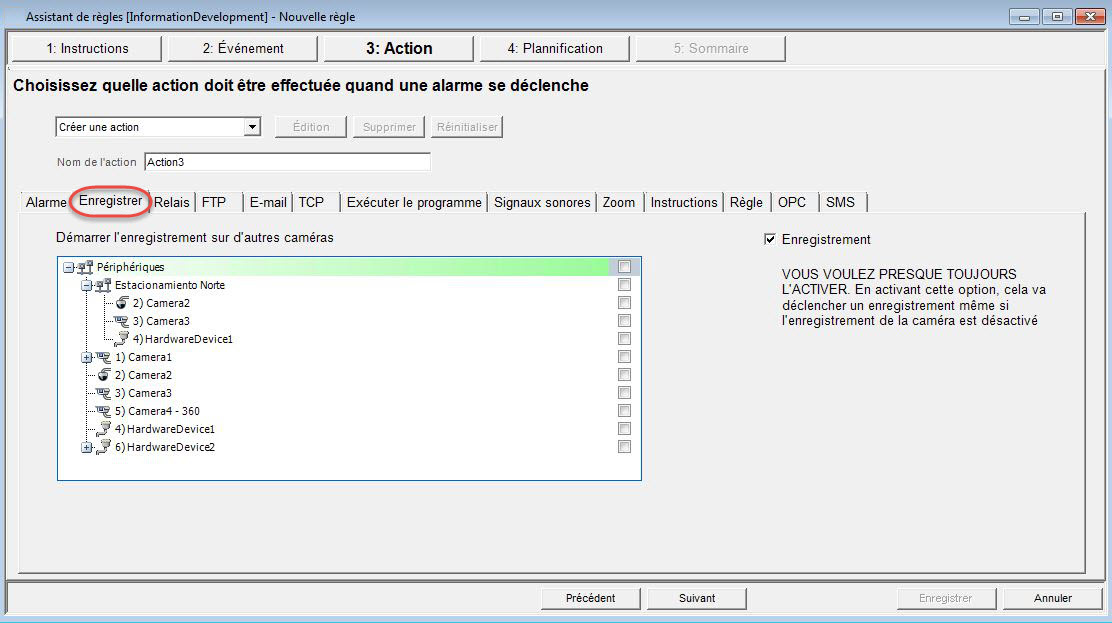

• Case à cocher Enregistrer : déclenche l'enregistrement par la caméra, même si le paramètre par défaut de celle-ci est Pas d'enregistrement dans la configuration de l'Équipement.
• Démarrer l'enregistrement sur d'autres caméras : obligatoire si vous avez sélectionné une E/S d'alarme comme événement. Vous sélectionnez la caméra associée à cette alarme, pour ajouter l'événement à la Barre de temps de la caméra.

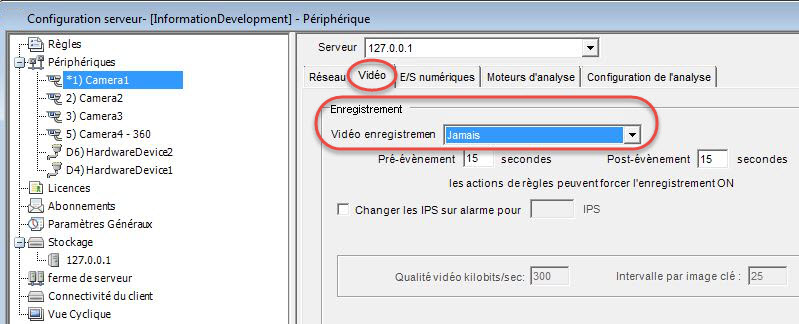

Même si le paramètre Ne jamais enregistrer est configuré (dans l'onglet Vidéo de la configuration de l'Equipement d'une caméra), le paramètre de l'Assistant de règles prime. La caméra enregistrera la vidéo.
|
Utilisez cet onglet pour envoyer automatiquement un signal électrique à un équipement externe en cas d'alarme. Ceci est utile si vous configurez une règle qui détecte le vol de voitures et si vous souhaitez que Symphony ferme automatiquement une porte ou allume une lumière.
Symphony est conçu pour fonctionner avec des relais d'alarme (comme le QK108) pour se connecter via le port série du serveur Symphony.
• La case à cocher Déclencher le relais vous permet de définir si le relais doit être activé, désactivé ou modifié.
• Le champ N° de relais vous permet de définir l'adresse de la carte à relais à contrôler.
• La case à cocher Restaurer l'état après vous permet de définir la durée pendant laquelle le relais doit rester à son état actuel avant d'être réinitialisé.
Vous pouvez configurer Symphony afin d'envoyer automatiquement un fichier JPG de plusieurs caméras à un site FTP lorsqu'une règle est enfreinte. Vous pouvez configurer les caractéristiques et noms de fichier JPG dans cet onglet.
Le nom de fichier peut être généré automatiquement à partir de la date, de l'heure, de la règle et des informations sur la caméra à l'aide des symboles affichés dans l'onglet FTP.
Exemples de modèles de noms de fichier :
• %d 2004_06_30.jpg
• %t 14_01_45_050.jpg
• %d-%t 2004_06_30-14_01_45_050.jpg
• %m-%a-%h 05-30-14.jpg
• %h_%i_%s_%l_%p 14_01_45_050_My_Rule.jpg
Vous pouvez configurer Symphony pour envoyer automatiquement des e-mails lorsqu'une alarme se déclenche.
• Vous pouvez spécifier plusieurs destinataires.
• Chaque destinataire reçoit un e-mail avec, en pièce jointe, une image de l'événement qui a déclenché l'alarme.
• L'e-mail contient un lien hypertexte vers l'application Aimetis Symphony Web Access qui permet d'accéder à l'alarme en question.
• Il contient également un lien hypertexte vers le fichier JPG de l'alarme sur le serveur.
Cet onglet permet de communiquer avec un système de contrôle d'accès ou tout autre équipement. Symphony ouvre un socket TCP vers une adresse IP et un port, puis envoie le message ASCII spécifié.
Exemple de message pour le champ Messages à l'aide de paramètres de message ASCII :
• Alarme déclenchée le %MM/%DD/%YYYY
Description |
Format |
Modèles de format de date |
|
Année de l'alarme |
%YYYY |
Mois de l'alarme |
%MM |
Jour de l'alarme |
%DD |
Modèles de format d'heure |
|
Heure (format 12 h) de l'alarme avec zéro à gauche |
%hh |
Heure de l'alarme |
%HH |
Minutes de l'alarme |
%mm |
Secondes de l'alarme |
%ss |
Moment AM/PM (matin/après-midi) de l'alarme |
%tt |
Millisecondes de l'alarme |
%fff |
Modèles de format existants |
|
Date alarme |
%d |
Année de l'alarme |
%y |
Mois de l'alarme |
%m |
Jour de l'alarme |
%a |
Durée de l'alarme |
%t |
Heure de l'alarme |
%h |
Modèles de métadonnées d'alarme |
|
Caméra de l'alarme |
%c |
Nom de la stratégie |
%p |
Conversion ASCII du nom de la caméra au format Unicode |
%e |
Nom de règle abrégé |
%b |
ID de la stratégie |
%o |
Si un fichier JPG est généré pour cette alarme dans le dossier _images du serveur, il suivra ce modèle |
%f |
Cette action permet à Symphony d'exécuter un programme tiers.
Le répertoire de travail doit contenir le chemin vers le programme\fichier bat.
• Par exemple : C:\Program Files\Aimetis\Symphony\_bin
Le nom du fichier exécutable doit contenir le chemin et le programme de commande (au moins pour les fichiers bat).
• Par exemple : C:\Windows\System32\cmd.exe
Les arguments doivent spécifier le nom du fichier séquentiel et le paramètre "/C".
• Par exemple : /C RecordToggle.bat
Vous pouvez configurer Symphony pour lire un son préenregistré lorsqu'une règle est enfreinte. Cela peut être utile si vous souhaitez avertir automatiquement des intrus que la propriété est sous surveillance.
• Vous pouvez charger des fichiers dans Symphony et sélectionner le fichier son (par exemple, un fichier .wav) à lire lorsque la règle active est enfreinte.
• Vous devez brancher des haut-parleurs sur le serveur Symphony mais PAS sur le client Symphony pour également entendre le son.

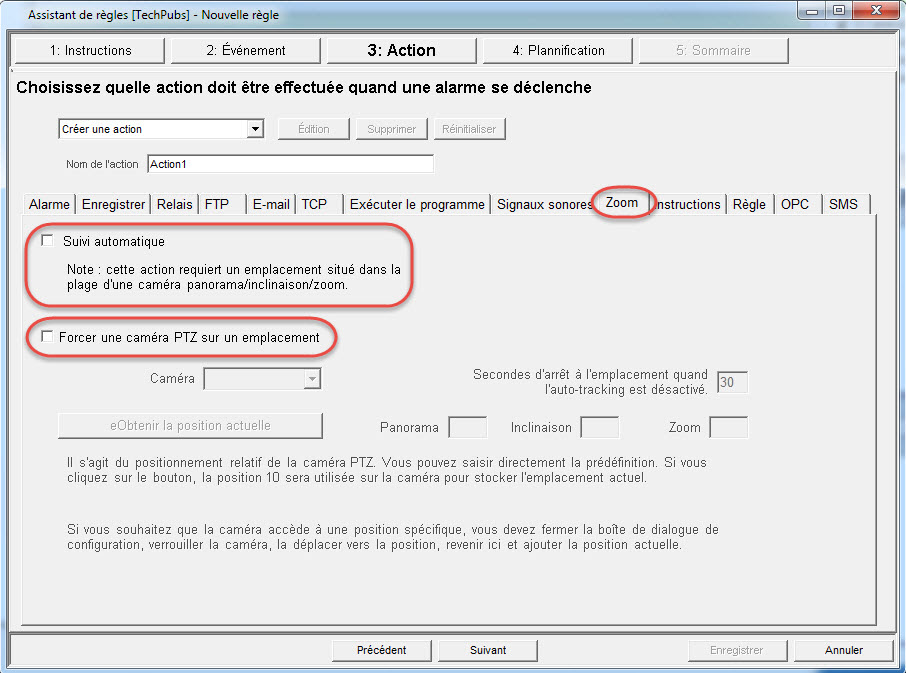

Vous permet de spécifier les actions qu'une caméra dôme (PTZ) doit exécuter après que le déclencheur de la règle actuelle a été détecté.
Si vous cochez la case Suivi automatique, la caméra conserve sa position par défaut et effectue automatiquement un zoom et un suivi de l'objet.
Si vous cochez la case Forcer une caméra PTZ sur un emplacement, vous devez indiquer une position préprogrammée vers laquelle la caméra doit se positionner.
• Ceci est utile si vous souhaitez créer une règle d'alarme dans laquelle le déclencheur est une entrée Alarme matérielle (équipement d'E/S sélectionné dans la liste des équipements de l'onglet Alarme). Par exemple, si un détecteur de mouvement ou une caméra fixe déclenche une alarme, vous pouvez forcer la caméra PTZ à se placer automatiquement à son emplacement pour une analyse plus poussée. Cela est impossible si l'élément Règle de déclencheur n'est pas propre à la région (comme une alarme Rupture de cordon).

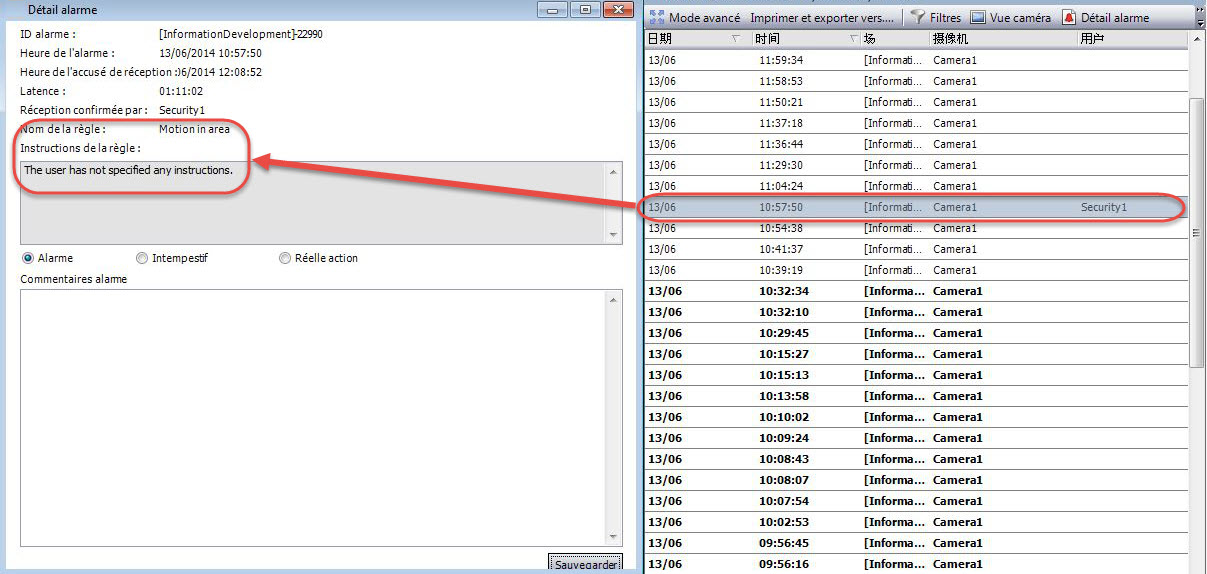

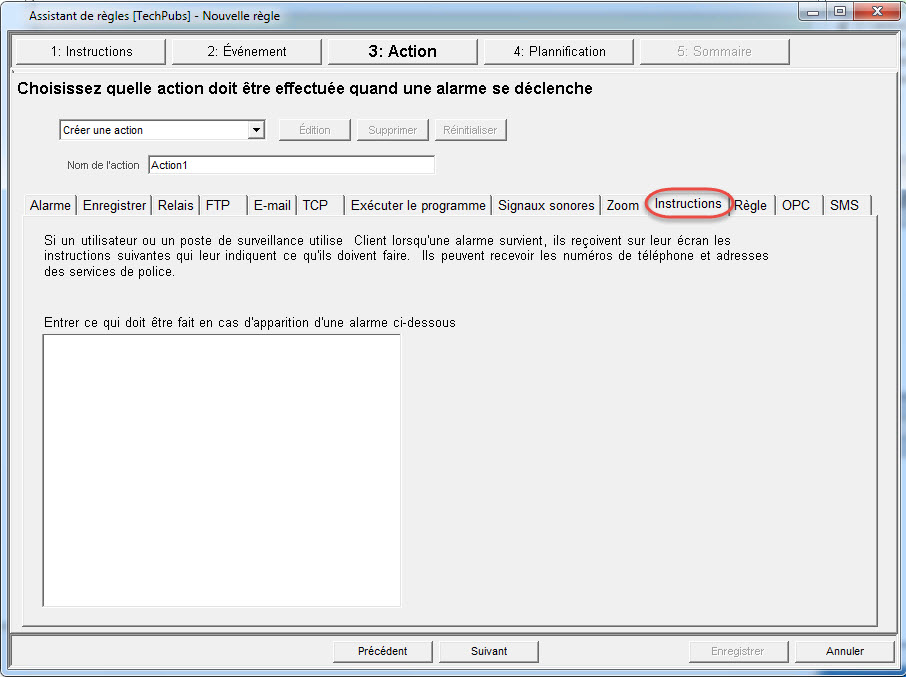

Vous pouvez joindre des instructions précises à une règle. Ces instructions indiquent à un agent ou à un opérateur de surveillance ce qu'il doit faire si une alarme se déclenche. Lorsqu'une alarme se déclenche, les instructions s'affichent dans le Journal des alarmes de la console principale.

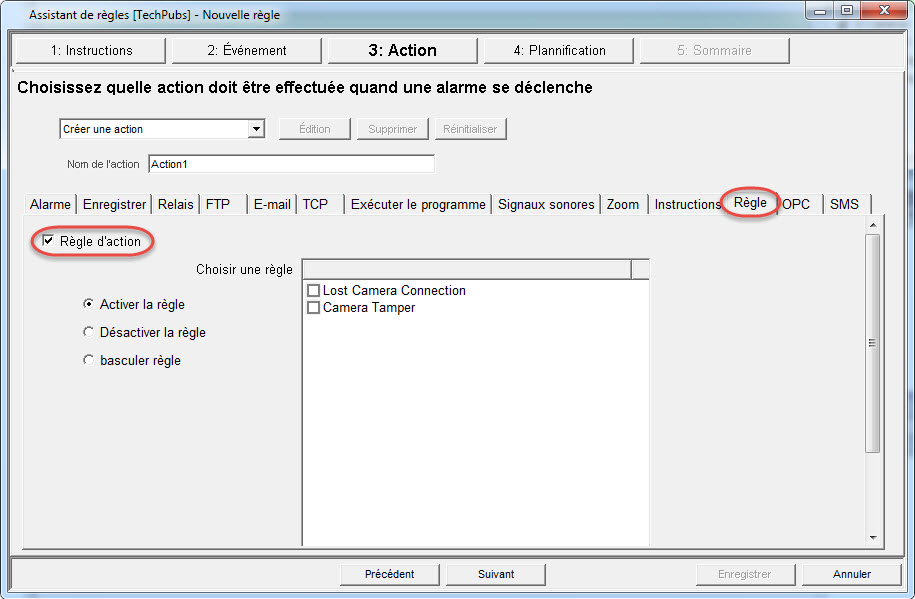

Après le déclenchement d'une alarme, d'autres règles peuvent être automatiquement activées ou désactivées si vous le souhaitez.
Symphony d'interagir avec des serveurs OPC en cas d'alarme.
Symphony peut envoyer des SMS en cas de déclenchement d'une alarme.
Onglet |
Description/Utilisation |
Alarme
|
Si la case Émettre une alarme est cochée, la Barre de temps et le Journal des alarmes indiquent qu'une alarme s'est déclenchée. Si cette case est décochée, ce n'est alors pas le cas. Cependant, toutes les autres actions spécifiées sont quand même exécutées.
Cette option s'avère utile lorsque vous effectuez un zoom à partir de caméras PTZ. En effet, il peut être inutile d'afficher une alarme chaque fois que la caméra effectue automatiquement un zoom. |
Enregistrer |
La case à cocher Enregistrer déclenche l'enregistrement par la caméra, même si le paramètre par défaut de celle-ci est Pas d'enregistrement dans la configuration de l'Équipement.
Le paramètre Démarrer l'enregistrement sur d'autres caméras doit être sélectionné si vous avez sélectionné une E/S d'alarme comme événement. Vous sélectionnez la caméra associée à cette alarme, pour ajouter l'événement à la Barre de temps de la caméra. |
Relais |
Utilisez cet onglet pour envoyer automatiquement un signal électrique à un équipement externe en cas d'alarme. Ceci est utile si vous configurez une règle qui détecte le vol de voitures et si vous souhaitez que Symphony ferme automatiquement une porte ou allume une lumière. Symphony est conçu pour fonctionner avec des relais d'alarme (comme le QK108) pour se connecter via le port série du serveur Symphony.
La case à cocher Déclencher le relais vous permet de définir si le relais doit être activé, désactivé ou modifié. Le champ N° de relais vous permet de définir l'adresse de la carte à relais à contrôler. La case à cocher Restaurer l'état après vous permet de définir la durée pendant laquelle le relais doit conserver son état actuel avant d'être réinitialisé.
Pour plus d'informations, consultez l'article sur la configuration des relais d'alarme dans la Base de connaissances Aimetis . |
FTP |
Vous pouvez configurer Symphony afin d'envoyer automatiquement un fichier JPG à un site FTP lorsqu'une règle est enfreinte. Vous pouvez configurer les caractéristiques et noms de fichier JPG dans cet onglet. Le nom de fichier peut être généré automatiquement à partir de la date, de l'heure, de la règle et des informations sur la caméra à l'aide des symboles affichés dans l'onglet FTP. Exemples de modèles de noms de fichier : %d 2004_06_30.jpg %t 14_01_45_050.jpg %d-%t 2004_06_30-14_01_45_050.jpg %m-%a-%h 05-30-14.jpg %h_%i_%s_%l_%p 14_01_45_050_My_Rule.jpg |
Vous pouvez configurer Symphony pour envoyer automatiquement des e-mails lorsqu'une alarme se déclenche. Vous pouvez spécifier plusieurs destinataires. Chaque destinataire reçoit un e-mail avec, en pièce jointe, une image de l'événement qui a déclenché l'alarme. L'e-mail contient un lien hypertexte vers l'application Aimetis Symphony Web Access qui permet d'accéder à l'alarme en question. Il contient également un lien hypertexte vers le fichier JPG de l'alarme sur le serveur. |
|
TCP |
Ouvre un socket TCP vers une adresse IP & un port, puis envoie le message ASCII spécifié. Cet onglet permet de communiquer avec un système de contrôle d'accès ou tout autre équipement. |
Exécuter le programme |
Si vous configurez ce paramètre, Symphony exécute un programme tiers.
Par exemple : C:\Program Files\Aimetis\Symphony\_bin Nom exécutable : doit contenir le chemin et le programme de commande (au moins pour les fichiers bat). Par exemple : C:\Windows\System32\cmd.exe Arguments : doit contenir le nom du fichier séquentiel et le paramètre "/C". Par exemple : /C RecordToggle.bat
|
Signaux sonores |
Vous pouvez configurer Symphony pour lire un son préenregistré lorsqu'une règle est enfreinte. Vous pouvez charger des fichiers dans Symphony et sélectionner le fichier son (par exemple, un fichier .wav) à lire lorsque la règle active est enfreinte. Cela peut être utile si vous souhaitez avertir automatiquement des intrus que la propriété est sous surveillance. |
Zoom |
Vous permet de spécifier les actions qu'une caméra dôme (PTZ) doit exécuter après que le déclencheur de la règle actuelle a été détecté. Si vous cochez la case Suivi automatique , la caméra conserve sa position par défaut et effectue automatiquement un zoom et un suivi de l'objet. Si vous cochez la case Forcer une caméra PTZ sur un emplacement , vous devez indiquer une position préprogrammée vers laquelle la caméra doit se positionner. Ceci est utile si vous souhaitez créer une règle d'alarme dans laquelle le déclencheur est une entrée Alarme matérielle (équipement d'E/S sélectionné dans la liste des équipements de l'onglet Alarme ). Par exemple, si un détecteur de mouvement ou même une caméra fixe a déclenché une alarme, vous pouvez forcer la caméra PTZ à se placer automatiquement à son emplacement, pour une analyse plus poussée. Cela est impossible si l'élément Règle de déclencheur n'est pas propre à la région (comme une alarme Rupture de cordon). |
Instructions |
Vous pouvez associer des instructions spécifiques à une règle. Ces instructions indiquent à un agent ou à un opérateur de surveillance ce qu'il doit faire si une alarme se déclenche. Lorsqu'une alarme se déclenche, elle s'affiche dans le Journal des alarmes de la console principale. |
Règle |
Lorsqu'une alarme se déclenche, une action peut être configurée pour activer ou désactiver automatiquement d'autres règles. |
OPC |
Symphony d'interagir avec des serveurs OPC en cas d'alarme. |
SMS |
Symphony peut envoyer des SMS en cas de déclenchement d'une alarme. |
