Haga clic en Siguiente para salir de la pantalla Evento y abrir la pantalla Acción.

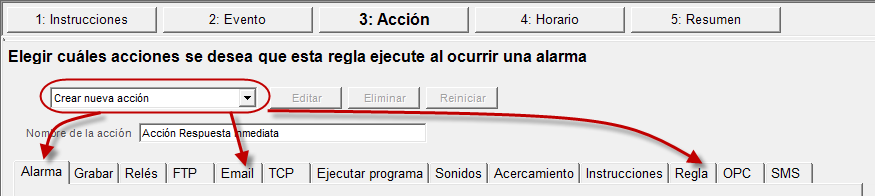

En la pantalla Acción , puede crear un conjunto de acciones que se producirán cuando tenga lugar un evento. Por ejemplo, en la siguiente captura de pantalla, se crea un nuevo nombre de acción denominado “Acción: alta respuesta”. Puede incluir acciones como que las cámaras inicien la grabación, el envío de correo electrónico a determinados destinatarios, la reproducción de un sonido o incluso que una cámara PTZ aplique el zoom al evento en cuestión.
1. Cree un nombre descriptivo y significativo para la acción.
2. A continuación, haga clic en cada ficha para establecer las acciones.

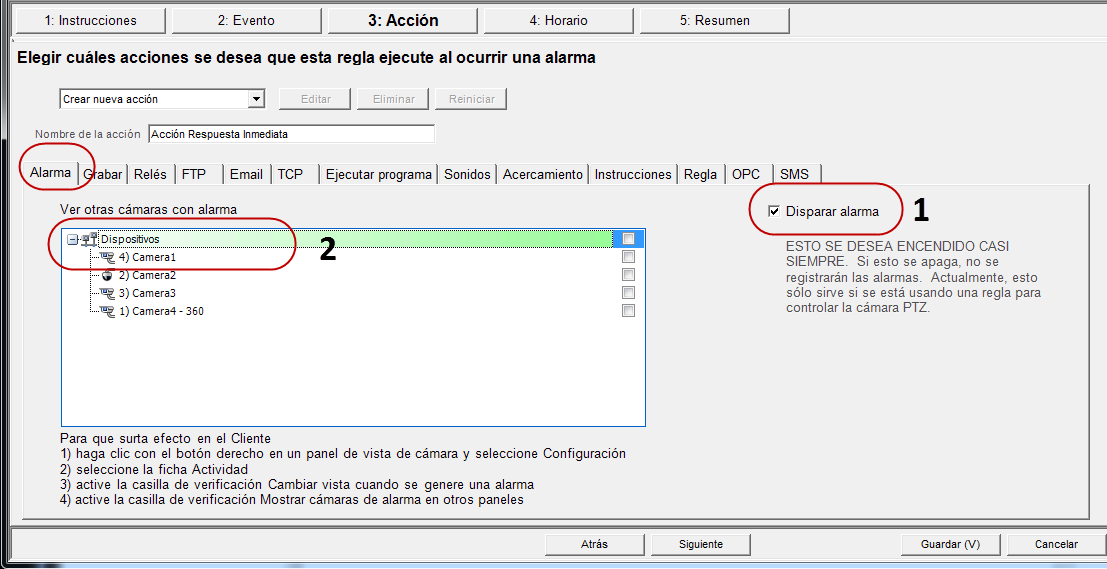

1. Casilla de verificación Disparar alarma: se registra una alarma en la línea de tiempo y en el registro de alarmas, tal y como se muestra en el siguiente ejemplo.
2. Ver otras cámaras en caso de alarma: las cámaras pueden mostrar varios ángulos o vistas de una ubicación. Si se dispara una alarma de acceso, por ejemplo, puede que desee obtener una vista en directo inmediata de unas cuantas cámaras situadas cerca de ese punto de acceso. Aquí, se seleccionan las cámaras que mostrarán imágenes de video en caso de alarma. Como resultado, el panel de video cambia automáticamente a una cámara específica cuando se produce un evento.

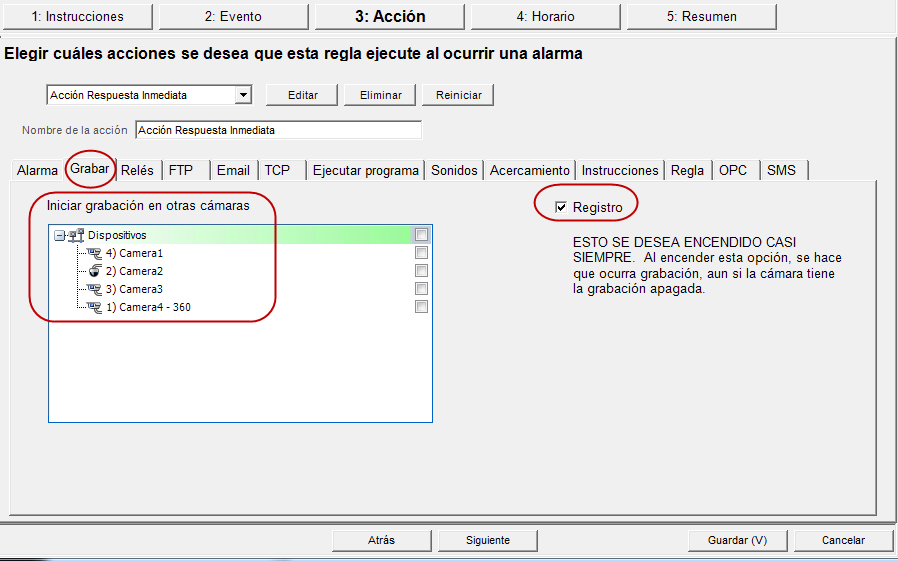

• Casilla de verificación Registrar: garantiza la grabación de video de la cámara, incluso aunque la configuración predeterminada de la cámara se haya definido como No registrar en la configuración de Dispositivo.
• Iniciar grabación en otras cámaras: obligatorio en caso de que se haya seleccionado una E/S de alarma como evento. Seleccione la cámara que se asociará a esta alarma para añadir el evento a la línea de tiempo de la cámara.

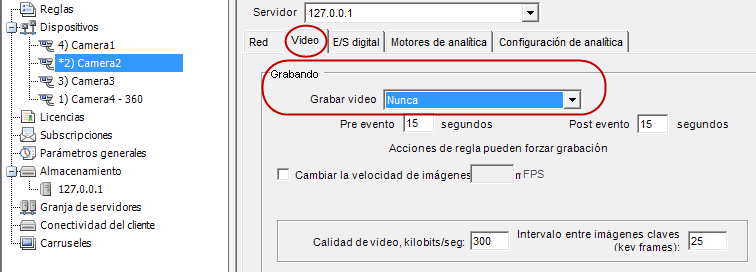

Incluso aunque una cámara se haya establecido como No grabar nunca (en la ficha Video de la configuración de Dispositivo), la configuración del asistente para reglas sustituye a aquella. La cámara grabará video.
|
Utilice esta opción para enviar automáticamente una señal eléctrica a un dispositivo externo siempre que se genere una alarma. Esto resulta útil si configura una regla que detecta el robo de un vehículo y desea que Symphony cierre automáticamente un portón o encienda una luz.
Symphony ha sido diseñado para funcionar con relés de alarma (como QK108) que se conectan a través del puerto serie del servidor Symphony.
• La casilla de verificación Activar relé le permite establecer si el relé se debe activar, desactivar o alternar.
• El campo N.º de relé le permite definir qué dirección de la placa de relés se debe controlar.
• La casilla de verificación Restaurar estado después de le permite especificar el período de tiempo durante el cual el relé debe permanecer en su estado actual antes de ser restablecido.
Puede especificar que Symphony le envíe automáticamente un archivo jpg desde varias cámaras a un sitio FTP después de que se haya infringido una regla. En esta ficha se configuran las características y los nombres del archivo jpg.
El nombre de archivo puede generarse automáticamente según la fecha, la hora, la regla y la información de la cámara con los símbolos que se muestran en la ficha FTP.
Algunos ejemplos de los patrones de nombres de archivo son:
• %d 2004_06_30.jpg
• %t 14_01_45_050.jpg
• %d-%t 2004_06_30-14_01_45_050.jpg
• %m-%a-%h 05-30-14.jpg
• %h_%i_%s_%l_%p 14_01_45_050_My_Rule.jpg
Puede configurar Symphony para enviar automáticamente mensajes de correo electrónico siempre que se genere una alarma.
• Puede especificar varios destinatarios.
• Cada destinatario recibirá un correo electrónico con una imagen adjunta del evento que generó la alarma.
• El correo electrónico incluirá un hipervínculo a la aplicación Aimetis Symphony Web Access que navegará hasta la alarma en cuestión.
• El correo electrónico también incluirá un hipervínculo al archivo jpg real de la alarma que se encuentra en el servidor.
Proporciona una manera genérica de comunicarse con cualquier sistema de control de acceso u otro dispositivo. Symphony abre un socket TCP a una dirección IP y un puerto y envía el mensaje ASCII especificado.
Mensaje de ejemplo del campo Mensajes con parámetros de mensajes ASCII:
• Se produjo una alarma el %MM/%DD/%YYYY
Descripción |
Formato |
Patrones de formatos de fecha |
|
Año de la alarma |
%YYYY |
Mes de la alarma |
%MM |
Día de la alarma |
%DD |
Patrones de formato de hora |
|
Alarma con formato de 12 horas con un cero delante |
%hh |
Hora de la alarma |
%HH |
Minuto de la alarma |
%mm |
Segundo de la alarma |
%ss |
Alarma en formato AM/PM |
%tt |
Milisegundo de la alarma |
%fff |
Patrones de formato heredados |
|
Fecha de alarma |
%d |
Año de la alarma |
%y |
Mes de la alarma |
%m |
Día de la alarma |
%a |
Horario de la alarma |
%t |
Hora de la alarma |
%h |
Patrones de metadatos de alarma |
|
Cámara de alarma |
%c |
Nombre de política |
%p |
Conversión ASCII del nombre de cámara Unicode |
%e |
Nombre abreviado de regla |
%b |
ID de política |
%o |
Si se genera un archivo JPG en el servidor, en la carpeta _images de esta alarma, seguirá este patrón |
%f |
Esta acción permite que Symphony ejecute un programa de un tercero.
El directorio de trabajo debe contener la ruta al programa o al archivo .bat.
• Por ejemplo: C:\Archivos de programa\Aimetis\Symphony\_bin
El nombre del ejecutable debe contener la ruta y el programa del cmd (al menos para los archivos .bat).
• Por ejemplo: C:\Windows\System32\cmd.exe
Los argumentos deben contener el nombre del archivo por lotes y el parámetro "/C".
• Por ejemplo: /C RecordToggle.bat
Puede configurar Symphony para que reproduzca un sonido pregrabado cuando se incumpla una regla. Esto podría resultar útil para advertir automáticamente a los intrusos que la propiedad está bajo vigilancia.
• Puede cargar archivos en Symphony y seleccionar qué archivo de sonido (por ejemplo, un archivo .wav) reproducir cuando se incumpla la regla actual.
• Debe conectar los altavoces al servidor Symphony y NO al cliente Symphony para oír también el sonido.

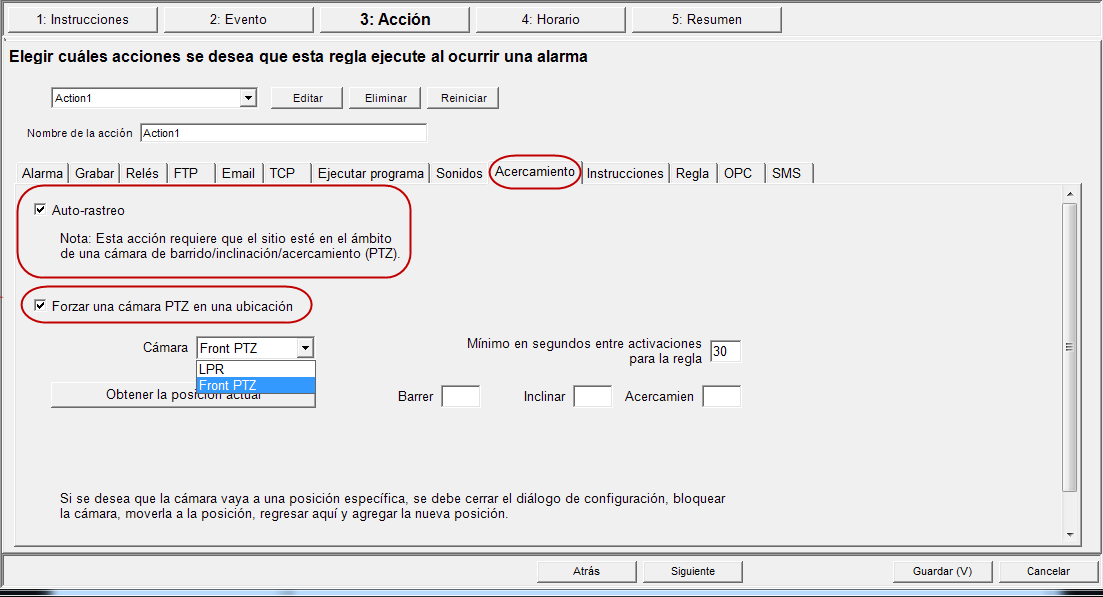

Le permite especificar las acciones de una cámara domo (PTZ) después de detectar la activación de la regla actual.
Al seleccionar la casilla de verificación Auto-rastreo, la cámara dejará su posición de inicio y aplicará el zoom al objeto y lo rastreará automáticamente.
Si selecciona la casilla de verificación Forzar una cámara PTZ en una ubicación, debe especificar una posición preprogramada a la que se moverá la cámara.
• Esto resulta útil si desea crear una regla de alarma en la que el activador sea una entrada de alarma de hardware (dispositivo de E/S seleccionado de la lista de dispositivos en la ficha Alarma). Por ejemplo, si un detector de movimiento o una cámara fija han disparado una alarma, puede forzar a la cámara PTZ a que se mueva automáticamente a esa ubicación para poder observar la escena detalladamente. Esto funcionará si el elemento de la regla de activación no es específico de la región (por ejemplo, una alarma de corte de cable).

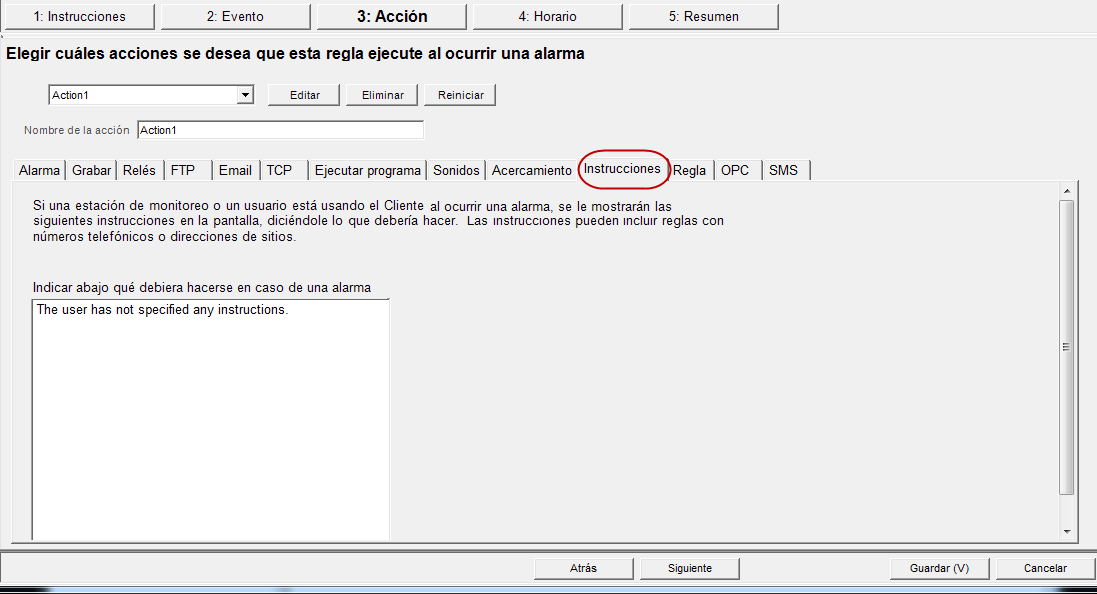

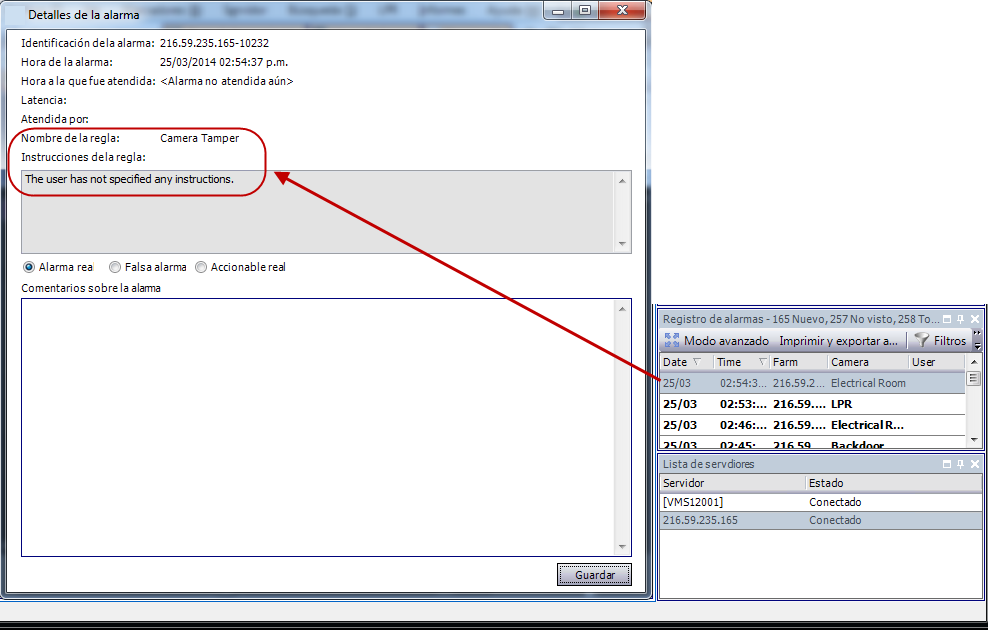

Puede adjuntar instrucciones específicas a una regla. Esto le indica a un agente u operador de monitoreo qué debe hacer en caso de una alarma. Cuando se dispara una alarma, aparecen las instrucciones en el registro de alarmas de la consola principal.

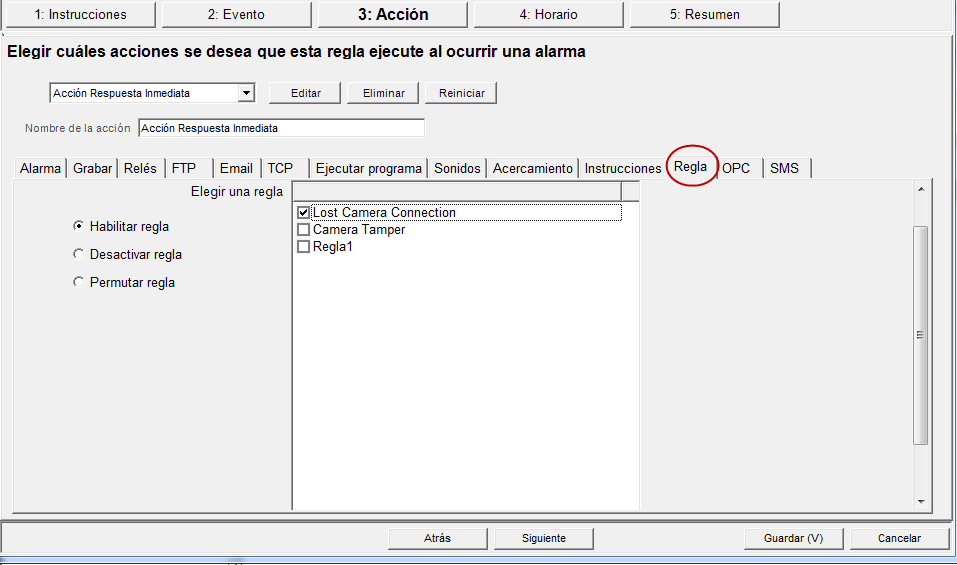

Después de que se dispare una alarma, otras alarmas puedes activarse o desactivarse automáticamente si se desea.
Ficha
OPCSymphony puede interactuar con servidores OPC de alarma configurando esta ficha.
Symphony puede enviar mensajes a través de SMS como resultado de la alarma. Para esto, se debe configurar el puerto COM, la velocidad en baudios y el número telefónico, según se requiera.
Ficha |
Descripción/Uso |
Alarma
|
Si la casilla de verificación Generar alarma está seleccionada, la Línea de tiempo y el Registro de alarmas reflejarán que se ha generado una alarma. Cuando esta casilla de verificación está desactivada, sucederá lo contrario. No obstante, todas las demás acciones especificadas sí se producirán.
Esto resulta útil en el caso de hacer zoom con cámaras PTZ ya que posiblemente no sea necesario mostrar una alarma cada vez que la cámara hace zoom automáticamente. |
Grabar |
La casilla de verificación Grabar garantiza que se realice la grabación de video de esta cámara, aun cuando el parámetro predeterminado de la cámara es Sin grabación según se define en la configuración de Dispositivo.
Se debe seleccionar Comenzar grabación en otras cámaras en casos en los que una E/S de alarma se haya seleccionado como evento. Seleccione la cámara que se asociará a esta alarma para añadir el evento a la línea de tiempo de la cámara. |
Relés |
Utilice esta opción para enviar automáticamente una señal eléctrica a un dispositivo externo siempre que se genere una alarma. Esto resulta útil si configura una regla que detecta el robo de un vehículo y desea que Symphony cierre automáticamente un portón o encienda una luz. Symphony ha sido diseñado para funcionar con relés de alarma (como QK108) que se conectan a través del puerto serie del servidor Symphony.
La casilla de verificación Activar relé le permite establecer si el relé se debe activar, desactivar o alternar. El campo N.º de relé le permite definir qué dirección de la placa de relés se debe controlar. La casilla de verificación Restaurar estado después de le permite especificar el período de tiempo durante el cual el relé debe permanecer en su estado actual antes de ser restablecido.
Para obtener más información, consulte el artículo sobre configuración de relés de alarma en Aimetis Knowledge Base. |
FTP |
Puede especificar que Symphony le envíe automáticamente un archivo jpg a un sitio FTP después de que se haya infringido una regla. En esta ficha se configuran las características y los nombres del archivo jpg. El nombre de archivo se puede generar automáticamente en función de la información relacionada con la fecha, hora, regla y cámara, utilizando los símbolos que se muestran en la ficha FTP. Algunos ejemplos de los patrones de nombres de archivo son: %d 2004_06_30.jpg %t 14_01_45_050.jpg %d-%t 2004_06_30-14_01_45_050.jpg %m-%a-%h 05-30-14.jpg %h_%i_%s_%l_%p 14_01_45_050_My_Rule.jpg |
Correo electrónico (Email) |
Puede configurar Symphony para enviar automáticamente mensajes de correo electrónico siempre que se genere una alarma. Puede especificar varios destinatarios. Cada destinatario recibirá un correo electrónico con una imagen adjunta del evento que generó la alarma. El correo electrónico incluirá un hipervínculo a la aplicación Aimetis Symphony Web Access que navegará hasta la alarma en cuestión. El correo electrónico también incluirá un hipervínculo al archivo jpg real de la alarma que se encuentra en el servidor. |
TCP |
Abre un socket TCP a algún puerto e IP y envía el mensaje ASCII especificado. Esta es una manera genérica de interactuar con cualquier sistema de control de acceso u otro dispositivo. |
Ejecutar programa |
Al configurar esta opción, Symphony puede ejecutar otro programa de terceros.
Por ejemplo: C:\Archivos de programa\Aimetis\Symphony\_bin Nombre del ejecutable: debe contener la ruta y el programa de cmd (al menos para los archivos bat). Por ejemplo: C:\Windows\System32\cmd.exe Argumentos: debe contener el nombre del archivo de lote y el parámetro "/C". Por ejemplo: /C RecordToggle.bat
|
Sonidos |
Puede configurar Symphony para que reproduzca un sonido pregrabado cuando se incumpla una regla. Puede cargar archivos en Symphony y seleccionar qué archivo de sonido (por ejemplo, un archivo .wav) reproducir cuando se incumpla la regla actual. Esto podría resultar útil para advertir automáticamente a los intrusos que la propiedad está bajo vigilancia. |
Zoom |
Le permite especificar las acciones de una cámara domo (PTZ) después de detectar la activación de la regla actual. Si marca la casilla de verificación Rastreo automático, la cámara dejará su posición inicial, hará zoom automáticamente y rastreará el objeto. Si marca la casilla de verificación Forzar una cámara PTZ hacia una ubicación, debe especificar una posición programada previamente hacia la que se moverá la cámara. Esto resulta útil si desea crear una regla de alarma en la que la activación es una entrada de alarma de hardware (dispositivo de E/S seleccionado en la lista de dispositivos de la ficha Alarma). Por ejemplo, posiblemente un detector de movimiento o incluso una cámara fija hayan generado una alarma. Usted podría forzar la cámara PTZ para que se mueva automáticamente hacia su ubicación y así podrá investigar más detalladamente. Esto funcionará si el elemento de la regla de activación no es específico de la región (por ejemplo, una alarma de corte de cable). |
Instrucciones |
Puede vincular instrucciones específicas a una regla. Esto le indica a un agente u operador de monitoreo qué debe hacer en caso de una alarma. Cuando se genera una alarma, aparece en el Registro de alarmas de la consola principal. |
Regla |
Una vez generada la alarma, se puede establecer una de las acciones para que active o desactive automáticamente otras reglas. |
OPC |
Symphony puede interactuar con servidores OPC de alarma configurando esta ficha. |
SMS |
Symphony puede enviar mensajes a través de SMS como resultado de la alarma. Para esto, se debe configurar el puerto COM, la velocidad en baudios y el número telefónico, según se requiera. |
