Gerät – Netzwerk (IP)-Kameras oder Videoserver

Bei Netzwerkkameras oder Videoservern haben Sie folgende Möglichkeiten:

•       Netzwerkkamera hinzufügen

•       Erweiterte Funktionen konfigurieren, z. B. einen Aufnahmezeitplan

•       Analyse-Algorithmen konfigurieren (nur Enterprise-Lizenz)

So fügen Sie eine neue Netzwerkkamera oder einen neuen Videoserver hinzu:

1.     Wählen Sie im Menü Server die Option Konfiguration. Das Dialogfeld Konfiguration wird angezeigt. Im rechten Teilfenster werden die Geräte angezeigt.

2.     Klicken Sie im rechten Fenster auf Neu. Die Registerkarte Netzwerk wird angezeigt.

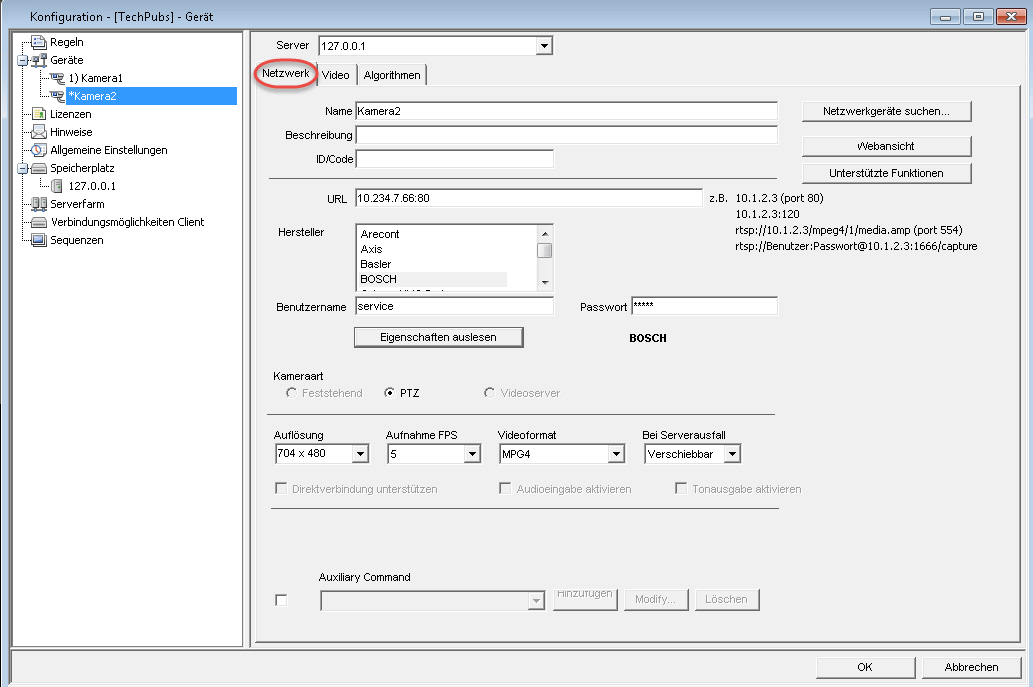

Serverkonfiguration für eine Netzwerkkamera

Registerkarte „Netzwerk“ – Beschreibung der Felder/Schaltflächen

Aufgabe 1:    Benennen Sie eine neue Netzwerkkamera:

1.     Geben Sie im Feld Name einen passenden und leicht identifizierbaren Namen für die Kamera ein.

2.      Geben Sie im Feld Beschreibung eine leicht verständliche Beschreibung ein, beispielsweise „Kamera neben dem Vordereingang“.

3.     (Optional) Geben Sie im Feld ID/Code den Code oder die ID ein, den bzw. die Sie zur Kategorisierung und Identifizierung Ihrer Kameras verwenden.

Aufgabe 2: Suchen Sie die Kamera im Netzwerk:

1.     Geben Sie eine IP-Adresse im Feld URL ein oder klicken Sie auf Netzwerkgeräte suchen, um Geräte (bzw. deren IP-Adresse) im Netzwerk zu suchen. Das Dialogfeld Netzwerkgeräte suchen mit dem Gerätebaum wird angezeigt.

2.      Erweitern Sie den jeweiligen Markennamen, um eine Geräteliste anzuzeigen.

3.      Klicken Sie mit der rechten Maustaste auf ein Gerät, und wählen Sie Mit Symphony verbinden aus. Die IP-Adresse des Geräts wird nun im Feld URL angezeigt.

4.     Geben Sie einen Benutzernamen und ein Passwort für das Gerät ein. (Dies wird ggf. automatisch angezeigt.)

Aufgabe 3: Ermitteln Sie automatisch oder manuell die Gerätespezifikationen:

Automatisch:

1.     Klicken Sie auf Eigenschaften auslesen. Die Kameraart und die Werte für Auflösung, Aufnahme FPS und Videoformat werden automatisch erkannt und angezeigt.

Manuell:

1.     Wählen Sie in der Liste Hersteller die Marke oder den Hersteller der Kamera aus.

2.     Wählen Sie die Kameraart aus und geben Sie die entsprechenden Werte für Auflösung, Aufnahme FPS und Videoformat an.

Aufgabe 4: Legen Sie das Verhalten bei Serverausfall fest:

1.     Wählen Sie in der Dropdown-Liste Bei Serverausfall aus, ob das Gerät bei einer Ausfallübernahme automatisch von einem Ersatzserver übernommen werden soll.

•        Wenn Sie Verschiebbar auswählen, kann dieses Gerät bei einer Ausfallübernahme zu einem anderen Server in der Farm wechseln.

•        Wenn Nicht verschiebbar ausgewählt ist, kann das Gerät nicht zu einem anderen Server wechseln. Alle Geräte, die Zugriff auf Ressourcen benötigen, die nur auf einem einzigen Server verfügbar sind (z. B. COM-Anschluss, spezielles SDK oder Treiber), können nicht zu einem anderen Server wechseln. Alle anderen Geräte sind normalerweise verschiebbar.

Registerkarte „Video“ – Konfigurationen erweiterter Funktionen

So konfigurieren Sie erweiterte Funktionen:

1.     Klicken Sie auf die Registerkarte Video. Wählen Sie in den Listen Video aufzeichnen und Audio aufzeichnen eine Bedingung aus oder legen Sie einen Zeitplan fest, nach dem Symphony Videos und Audios mit einer bestimmten Kamera aufnehmen soll. Optionen finden Sie unter„Bedingungen für die Videoaufzeichnung“, und „Bedingungen für die Audioaufzeichnung“. Die Optionen sind nur verfügbar, wenn Symphony erkannt hat, dass von Ihrer Kamera eine Aufzeichnungsfunktion unterstützt wird.

2.      Standardmäßig findet eine Videoaufzeichnung 15 Sekunden vor und nach einem Ereignis statt. Sie können diesen Wert durch Eingabe anderer Werte in die Felder Pre Event (Vor Ereignis) und Post Event (Nach Ereignis) anpassen.

3.      Die Option Change Frame Rate On Alarm (Bildrate bei Alarm ändern) ist nur verfügbar, wenn Symphony erkannt hat, dass diese Funktion von Ihrer Kamera unterstützt wird.

Bedingungen für die Videoaufzeichnung

Option	Verfügbar für	Symphony zeichnet Video auf...
Immer	Alle Videokameras	Für diese spezifische Kamera

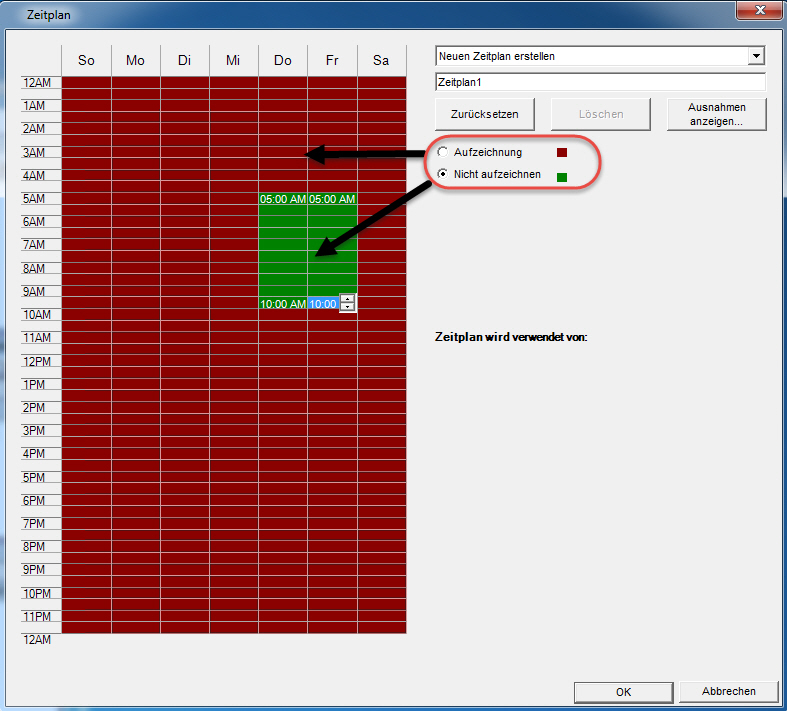

Zeitplan	Alle Videokameras	Auf dem von Ihnen angegebenen Zeitplan. 1.   Klicken Sie auf Zeitplan erstellen. Das Dialogfeld Zeitplan wird geöffnet. 2.    Standardmäßig ist die Option Do not record (Nicht aufzeichnen) ausgewählt. Klicken Sie mit der Maus auf die Datums- und Zeitintervalle, an denen KEINE Videoaufzeichnung stattfinden soll (grün hervorgehoben), und klicken Sie auf OK. • Sie können Aufnahmezeitpläne minutengenau festlegen. Klicken Sie auf mindestens zwei Kästchen in einer Spalte. Bewegen Sie die Maus über das erste oder das letzte Kästchen in der Spalte (frühestes oder spätestes Stundenintervall). Es werden Schaltflächen mit Pfeilen eingeblendet, mit denen der Bereich eingestellt werden kann. Klicken Sie auf die Pfeiltasten, um die Zeit im Minutenbereich anzupassen. Aufnahmezeitplan
Zeitplan und vom PC erkannte Bewegung	Wenn Videoengine für Bewegungserkennung ebenfalls ausgewählt ist	Bei Bewegung, aber nur im angegebenen Zeitraum.
Vom PC erkannte Bewegungs- verfolgung	Wenn Videoengine für Bewegungserkennung ebenfalls ausgewählt ist	Wenn sich bewegende Objekte in der Szene verfolgt werden (z. B. eine Person oder ein Fahrzeug, die/das sich durch die Szene bewegt. Sich bewegende Zweige werden normalerweise nicht verfolgt, d. h. es wird auch kein Videobild aufgezeichnet).
Vom PC erkannte Pixeländerungen	Wenn Videoengine für Bewegungserkennung ebenfalls ausgewählt ist	Wenn Pixeländerungen erkannt werden. Hinweis: Ein Baum, der sich in starkem Wind bewegt, kann Pixeländerungen verursachen, wodurch Symphony die Videoaufzeichnung beginnt.
Von Kamera erkannte Bewegung	Kameras, die Bewegungserkennung unterstützen	Unter Nutzung der integrierten Bewegungserkennungsfunktionalität der Netzwerkkamera und nicht anhand eines Videoanalyse-Algorithmus von Symphony (die Qualität der Bewegungserkennung ist mit der Option Pixeländerung vergleichbar).
Zeitplan & von Kamera erkannte Bewegung	Kameras, die Bewegungserkennung unterstützen	Zeichnet auf, wenn während eines vom Benutzer definierten Zeitraums eine Bewegung erkannt wird. Es wird die in der Netzwerkkamera integrierte Funktion zur Bewegungserkennung verwendet, und nicht den Videoanalyse-Algorithmus von Symphony.
Nie	Alle Videokameras	Zeichnet niemals Video auf, außer dies ist durch eine Regel festgelegt.

Bedingungen für die Audioaufzeichnung

Gruppenfeld „Weiteres“:

1.      Um einen weiteren Videostream für das aktuelle Netzwerkgerät hinzuzufügen, klicken Sie auf Stream hinzufügen.

•        Falls ein Netzwerkgerät zusätzliche Netzwerk-Videostreams ermöglicht, können diese auf der Grundlage desselben physischen Geräts hinzugefügt werden. Dies ist nützlich, wenn ein Video für die Aufnahme und ein anderes für die Live-Wiedergabe konfiguriert ist.

Die verfügbaren Videoaufzeichnungsoptionen sind dieselben wie die vom Standard-Stream definierten (Bedingungen für die Videoaufzeichnung). Die Videoauflösung kann auch für den/die zusätzlichen Stream/s separat festgelegt werden.

2.      Wählen Sie zum Drehen des Bilds einen Wert im Feld Bild drehen um (Grad) aus.

3.      Wenn Sie eine PTZ Kamera verwenden, wählen Sie einen Wert im Feld maximale PTZ-Sperrzeit (min) aus, um festzulegen, wie lange eine PTZ-Kamera in ihrer aktuellen Position verbleiben soll, bevor sie zu ihrer voreingestellten Ausgangsposition (Home-Position) zurückkehrt.

Gruppenfeld „Panoramaeinstellungen“:

4.      Diese Möglichkeit besteht nur bei 360-Grad-Kameras. Aktivieren Sie zur planaren Darstellung von 360-Grad-Videos das Kontrollkästchen Aktiviere Panoramatechnologie. Wählen Sie aus der Dropdown-Liste die Marke der Kamera und eine Position (Wand, Decke, Boden) aus, an der die Kamera angebracht ist.

5.      Klicken Sie auf Übernehmen, um Ihre Einstellungen zu speichern und zur Registerkarte Analysekonfiguration zu wechseln, oder klicken Sie auf OK, um die Einstellungen zu speichern und das Dialogfeld zu schließen, ohne die ausgewählten Videoanalyse-Algorithmen zu konfigurieren (und die Standard-Konfigurationseinstellungen zu verwenden).

Generische Funktion zur planaren Darstellung wird für Axis M3007 und das Eneo 5MP-Fischaugenobjektiv unterstützt

Aufgabe 1: Aktivieren der Panoramatechnologie für die Axis-Kamera:

1       Klicken Sie im Dialogfeld „Serverkonfiguration“ auf die Registerkarte „Video“.

2       Aktivieren Sie das Kontrollkästchen „Aktiviere Panoramatechnologie“.

3       Wählen Sie aus den Dropdown-Listen die Axis- oder die Eneo-Kamera und eine Position (Wand, Decke, Boden) aus.

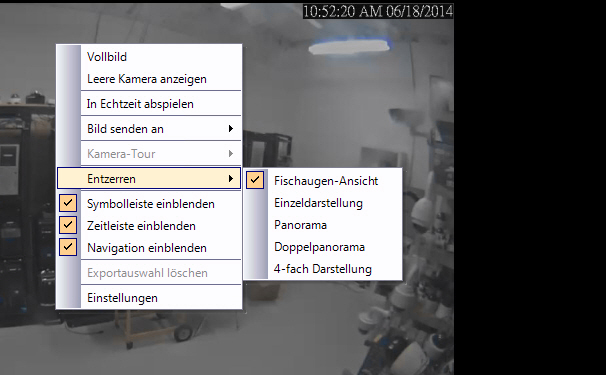

Aufgabe 2:  Auswählen des Panorama-Modus über das Kontextmenü des Fensters für die Kamera:

1       Klicken Sie mit der rechten Maustaste auf das Fenster, in dem das Video von der Kamera (live oder als Aufzeichnung) angezeigt wird.

2       Wählen Sie „Entzerren“ aus. Alle Optionen werden angezeigt.

Registerkarte für Digitale E/A

Für Axis Kameras mit digitaler E/A, wird die Registerkarte Digitale E/A angezeigt.

1.     Klicken Sie auf die Registerkarte Digitale E/A.

2.      (Optional) Sie können die Namen der Eingänge und Ausgänge ändern, indem Sie auf jede Zeile klicken und einen neuen Text eingeben.

3.      Wählen Sie, falls nötig, für jede E/A die Kontrollkästchen In Verwendung aus.

4.     Aktivieren (oder deaktivieren) Sie, falls nötig, jeden Ausgang für die Axis Kamera in dem Dialogfeld des Gerätebaums.

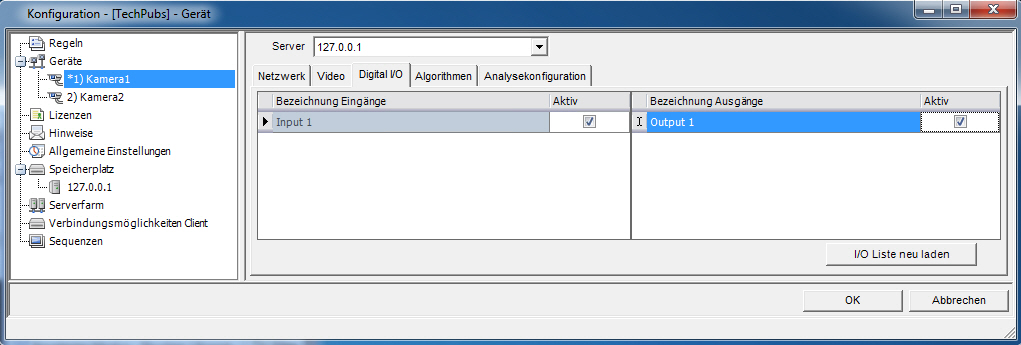

Registerkarte „Digitale E/A“ für Axis-Kameras im Dialogfeld „Serverkonfiguration“

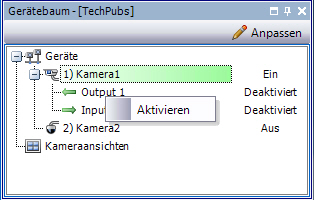

Axis Kamera E/A

Regeln in Symphony für Kameras mit digitaler E/A

In Symphony definieren Regeln, welches Ereignis in der Praxis einen Alarm darstellt (z. B. ein unerlaubtes Eindringen oder gar verdächtiges Verhalten in der Umgebung eines Autos) und welche Aktion nach der Alarmauslösung einzuleiten ist (z. B. Entsendung von Wachpersonal an den betreffenden Ort).

Alarmeingänge umfassen die Video-Bewegungserkennung von Netzwerkkameras und externen E/A-Geräten. Informationen zur Festlegung von Regeln für E/A-Geräte finden Sie im Abschnitt Regeln im Regeln im Regelassistenten.

Registerkarten „Algorithmen“ und „Analysekonfiguration“ – Hinzufügen von Videoengines

Durch Auswählen der Registerkarte Algorithmen können einzelne Video-Analysealgorithmen zu jeder Kamera hinzugefügt werden. Eine Enterprise-Lizenz ist zur Aktivierung der Videoalgorithmen auf der Registerkarte Algorithmen erforderlich. Dieser Schritt ist nur erforderlich, wenn Videoanalyse für diese Kamera konfiguriert werden soll.

•       Informationen zum Konfigurieren und Auswählen der Algorithmen für die Videoanalyse finden Sie im

•       Informationen zur Lizenzierung finden Sie unter „Symphony Server-Lizenzierung“
