تسميات الخريطة

للإشارة إلى حالة المخرج/المدخل على الخرائط، اتبع الآتي:

1. من القائمة عرض، حدد التنقل في الخرائط.

2. التمرير عبر الخرائط لتحديد إحدى الخرائط التي تود استخدامها.

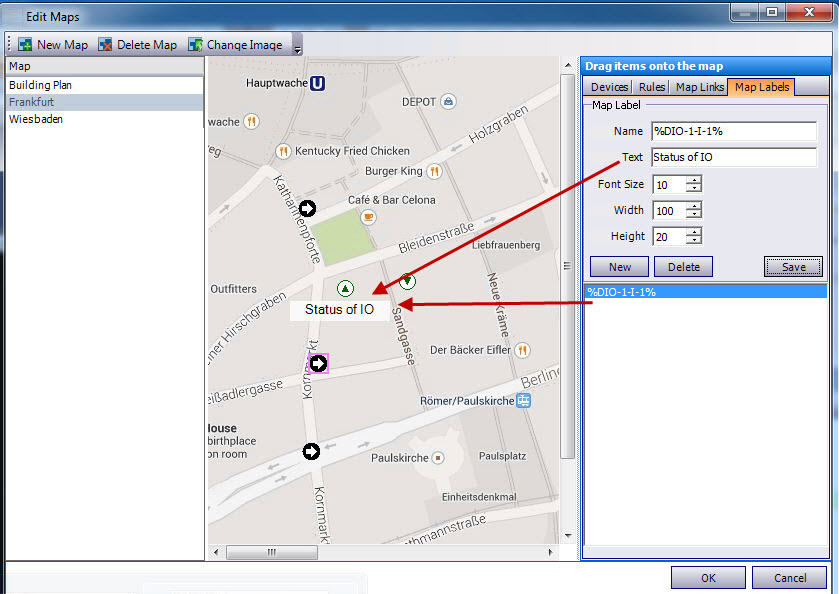

3. في الزاوية العلوية اليمنى لمربع الحوار خريطة، انقر فوق تحرير خرائط. يفتح مربع الحوار تحرير خرائط.

4. انقر فوق علامة التبويب تسميات الخريطة.

5. في الحقل اسم، أدخل %DIO-X-Y-Z%

حيث X = مُعرّف الجهاز

Y = I (مدخل) أو O (مخرج)،

Z = رقم المدخل/المخرج.

أيضًا يُمكن لـ Z تحديد رقم الوحدة بحيث يكون moduleNumber_inputOutputNumber.

6. في حقل النص، أدخل "حالة مدخل/مخرج". سيتغير حقل النص هذا تلقائيًا إلى عرض حالة المدخل/المخرج للجهاز.

7. انقر فوق حفظ.

8. اسحب التسمية في القائمة إلى موقع صحيح على الخريطة.

9. انقر فوق موافق.

الأمثلة:

%DIO-3-I-1%àارتباطات بالجهاز 3 مدخل 1

%DIO-3-O-2_1% àارتباطات بالجهاز 3 مدخل 1 على وحدة 2

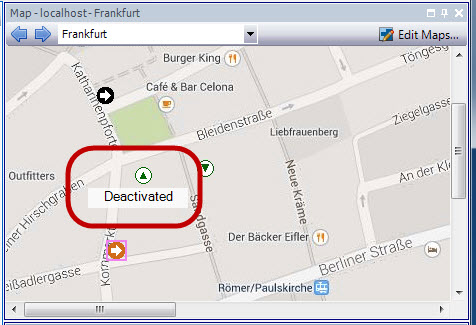

تُعرض حالة جهاز المدخل/المخرج في التسمية على الخريطة.
