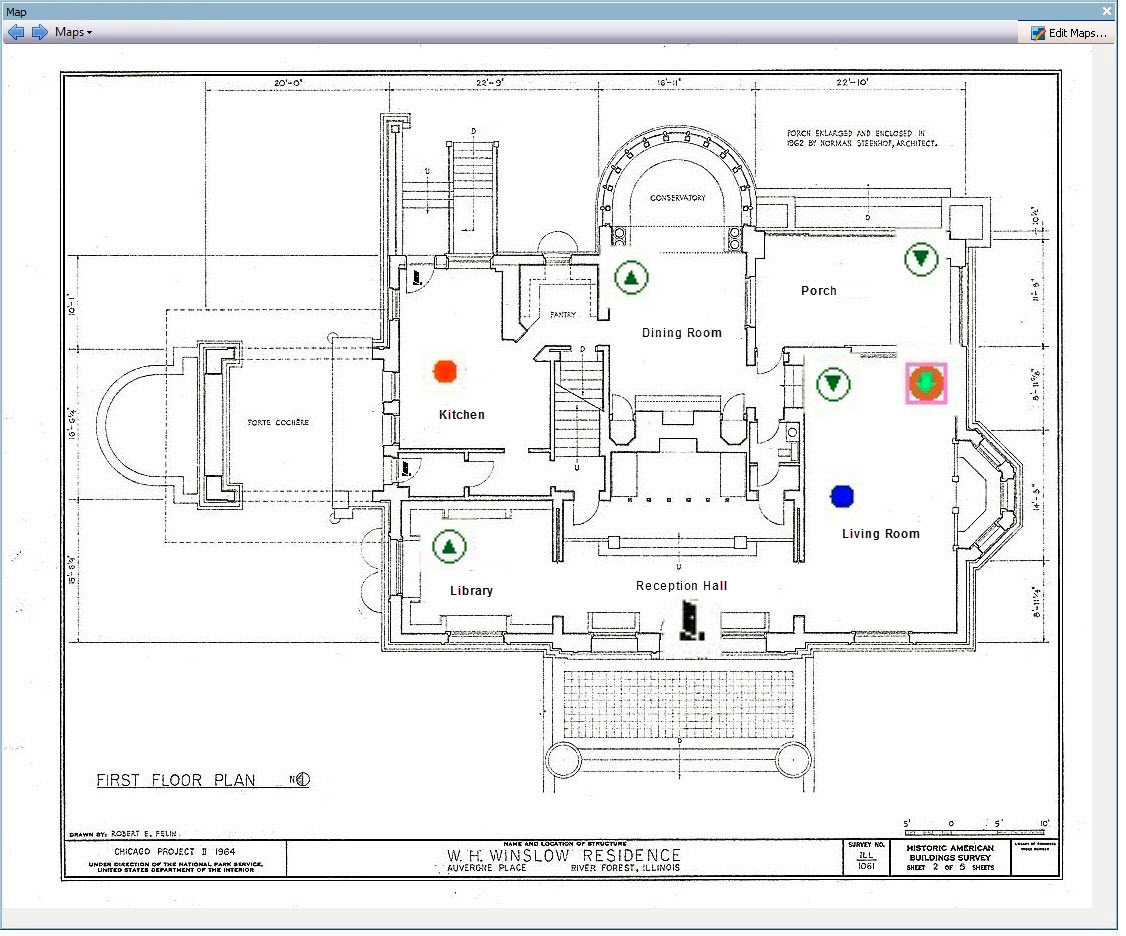

رمز
وصف الرمز
تمثل
تشير الألوان إلى
الموجودة داخل دائرة
قاعدة على كاميرا
يُمكنك تعيين الألوان لتشير إلى حالات متنوعة إذا لزم الأمر
علامة المثلث الذي يشير للأعلى داخل دائرة
مدخل رقمي
(على سبيل المثال، شخص يضغط على زر، قد يسبب في اتخاذ إجراء مناسب في النظام)
سهم أخضر، خلفية بيضاء = معطل
سهم أخضر، خلفية صفراء = مُفعّل
مثلث يشير للأسفل داخل دائرة
مخرج رقمي
(على سبيل المثال، يكشف مستشعر الحركة حركة ما، ويغلق البوابة)
سهم أخضر، خلفية بيضاء = معطل
سهم أخضر، خلفية صفراء = مُفعّل
دائرة تحتوي على سهم
الكاميرا
سهم أخضر - تسجيل
سهم برتقالي - نشاط
سهم أحمر - إنذار
�
دائرة برتقالية - كاميرا مُحددة حاليًا
مربع حول دائرة تحتوي على سهم
كاميرا متحركة أفقيًا ورأسيًا ومزودة بخاصية التكبير (PTZ)
سهم أخضر - تسجيل
سهم برتقالي - نشاط
سهم أحمر - إنذار
�
دائرة برتقالية - كاميرا مُحددة حاليًا
باب
الوصول إلى جهاز أدوات التحكم
(مثلاً، بطاقة مفتاح أو مفتاح فوب)
أخضر - تمكين الوصول
أحمر - رفض الوصول
