الجهاز - مدخلات/مخرجات

تشير المدخلات/المخرجات، أو I/O إلى الاتصال بين نظام معالجة المعلومات (مثل الكمبيوتر الذي يستخدم Symphony) وبين العالم الخارجي (ربما يكون إنسانًا أو نظام معالجة معلومات آخر مثل نظام التحكم في الوصول).

تتمثل المدخلات في الإشارات أو البيانات التي يستقبلها Symphony بينما تشير المخرجات إلى الإشارات أو البيانات المرسَلة منها.

لإضافة جهاز مدخلات/مخرجات وتكوينه:

1.      من القائمة خادم،�حدد تكوين. يظهر مربع الحوار تكوين�مع عرض الأجهزة�في الجزء الأيمن حسب الإعداد الافتراضي.

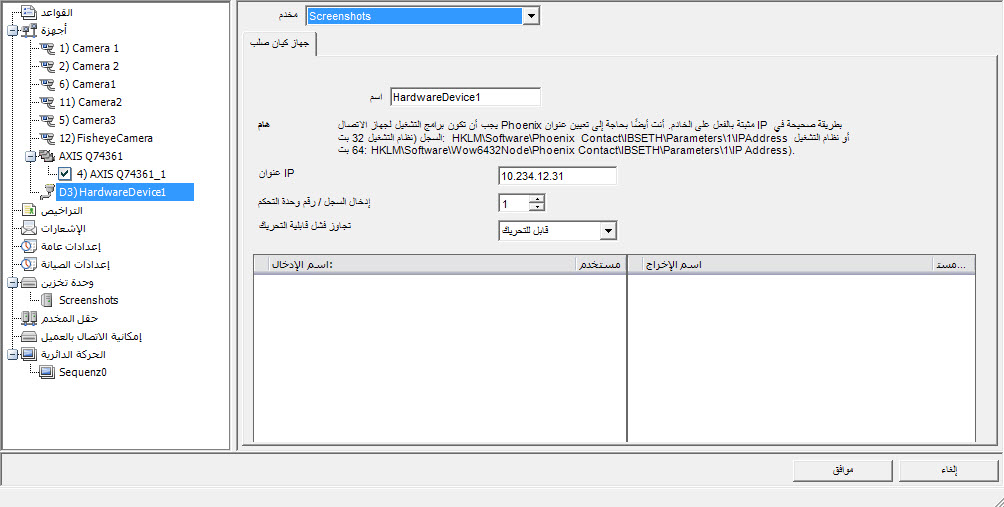

2.      في الجزء الأيمن، انقر فوق السهم الموجود بجانب الزر جديد. حدد إضافة جهاز ثم حدد أحد الأجهزة. (يوصى بالجهاز Advantech (Adam) 6060.) تظهر علامة التبويب HardwareDevice�لنوع الجهاز المحدد.

3.      في الحقل اسم،�أدخل اسمًا تريد استخدامه لهذا الجهاز.

4.      يتم عرض حقول متنوعة حسب نوع جهاز المدخلات/المخرجات:

•        عنوان IP - في حالة تكوين جهاز مدخلات/مخرجات يعتمد على بروتوكول الإنترنت،� أدخل عنوان IP للجهاز.

•        الوحدة النمطية - حدد أحد طرز Advantech (6050 6060 6066) من القائمة المنسدلة.

•        إدخال السجل/رقم عنصر التحكم- بالنسبة لجهاز Phoenix. حيث يتم ملء الحقل حسب الإعداد الافتراضي.

•        منفذ COM ومعدل الباود - في حالة اتصال جهاز مدخلات/مخرجات بالاتصال التسلسلي�للخادم، يجب تكوين العنوان منفذ COM�ومعدل الباود�بطريقة مناسبة.

5.      من القائمة المنسدلة قابلية النقل حدد ما إذا كان سيتم نقل الجهاز من خادم متكرر ضمن حالة تجاوز الفشل.

•        يمكن نقل هذا الجهاز�إلى خادم آخر في المزرعة أثناء تجاوز الفشل في حالة تعيينه على قابل للنقل.

•        يتعذر نقل هذا الجهاز في حالة تعيينه على�غير قابل للنقل. لا يمكن نقل أي جهاز يتطلب وصولاً إلى الموارد المتوفرة فقط على خادم واحد (على سبيل المثال، منفذ COM أو SDK خاص، أو برامج التشغيل). تكون�جميع الأجهزة الأخرى�عادةً قابلة للنقل.�ولمزيد من المعلومات، راجع مزرعة الخوادم.

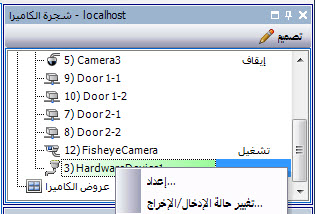

6.      قم بتنشيط كل إخراج (أو إلغاء تنشيطه) إذا لزم الأمر في مربع الحوار شجرة الكاميرا.
