غير متوفر على جميع الأجهزة. انظر القائمة في مقالة قاعدة المعارف:
يحتوي مربع الحوار تكوين الخريطة على علامة التبويب أجهزة، مُدرج فيها جميع الكاميرات وأجهزة المدخل والمخرج الرقمية. يمكنك تخصيص أسماء المدخل والمخرج الرقمي للمساعدة في تعريفها.
رمز |
وصف الرمز |
تمثل |
تشير الألوانA إلى |
|
علامة المثلث الذي يشير للأعلى داخل دائرة |
مدخل رقمي (على سبيل المثال، شخص يضغط على زر، قد يسبب في اتخاذ إجراء مناسب في النظام) |
سهم أخضر يشير للأعلى، خلفية بيضاء = معطل |
|
|
سهم أخضر يشير للأعلى، خلفية صفراء = مفعل |
|
|
مثلث يشير للأسفل داخل دائرة |
مخرج رقمي (على سبيل المثال، يكشف مستشعر الحركة حركة ما، ويغلق البوابة) |
سهم أخضر يشير للأسفل، خلفية بيضاء = معطل |
|
|
سهم أخضر يشير للأسفل، خلفية صفراء = مفعل |
|
Aإذا كان الجهاز في حالة غير معروفة (رمز الخريطة باللون الرمادي)، انقر بزر الماوس الأيمن لعرض قائمة المحتوى وتفعيل الجهاز أو تعطيله. |
يجب تمكين إظهار خيار�المدخلات/المخرجات الرقمية على الخريطة في مربع الحوار�تكوين شجرة الجهاز الخاص بالمدخلات/المخرجات الرقمية ليتم عرضها، بصرف النظر عن أي المدخلات/المخرجات تم تحديدها. انظرتخصيص شجرة الكاميرا. |

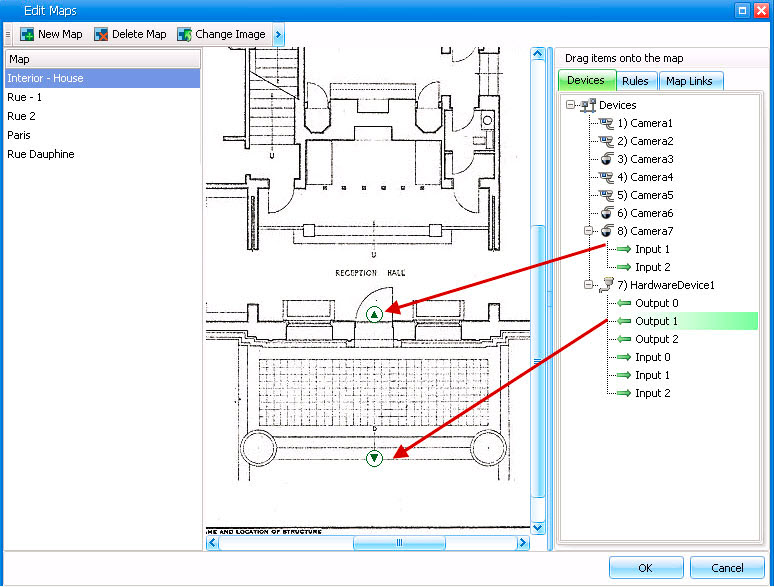

لوضع مدخلات/مخراجات رقمية على الخريطة، اتبع الآتي:
1 من القائمة�عرض، حدد التنقل في الخرائط.
2 انتقل عبر الخرائط لتحديد إحدى الخرائط التي ستحتوي على قواعد.
3 في الزاوية العلوية اليمنى لمربع الحوار خريطة،�انقر فوق تحرير خرائط. يفتح مربع الحوار تحرير خرائط.
4 انقر فوق علامة التبويب أجهزة. من الجزء الأيمن المدرج فيه الأجهزة، قم بسحب الأجهزة الرقمية وإفلاتها على الخريطة بالماوس الخاص بك.
5 انقر فوق موافق لحفظ الإعدادات.
