Ficha Actividad

       Evento

       Visualización

       Acción

Evento

Puede configurar un panel de vídeo para que cambie automáticamente a una vista concreta cuando se produzca un evento.

       El evento que produce el cambio puede ser una alarma (definida en Reglas) o un movimiento (detectado por motores de analítica de movimiento, como VE150, VE160, VE250). Una alarma puede provenir de un dispositivo de E/S asociado a una cámara.

       Limitar acción a cámaras específicas: si está conectado a múltiples granjas/servidores/cámaras, es posible que desee que una vista cambie automáticamente a un subconjunto de todas las cámaras. Debe seleccionar las cámaras que formarán este grupo. Esta función es muy útil si tiene 4 vistas múltiples abiertas y está supervisando 1000 cámaras en las que apenas hay actividad. Los 4 paneles de vídeo de una ventana de vista múltiple se pueden configurar para mostrar siempre las últimas 4 cámaras con actividad.

Visualización

Seleccione si desea cambiar automáticamente al vídeo en directo o a la imagen fija.

Acción

Se puede ejecutar una acción después de cambiar de vista:

       Desactivar la opción de cambio después de cambiar: como ejemplo, imaginemos que un operador mira una cámara después de un cambio de panel de vídeo y, a continuación, se produce una alarma en una cámara diferente que causa un segundo cambio a una nueva vista. Es posible que el operador prefiera que la vista no cambie automáticamente. En ese caso, puede que sea útil desactivar los cambios después de un cambio. Sin embargo, si el operador necesita volver a activar los cambios, debe hacer clic con el botón derecho en la vista en directo y seleccionar la opción del menú Activar cambios automáticos.

       Ocultar vista cambiada después de unos segundos: seleccione esta opción si la vista debe estar en blanco, excepto en el caso de que se produzca un evento de interés. Si no se produce ningún evento, el panel aparecerá en negro con el texto “Esperando evento”. Cuando se produce un evento, se abrirá el vídeo y se mostrará un temporizador con los segundos que quedan hasta que se active el estado “Esperando evento”. El número de segundos que transcurrirán hasta desactivar la vista en directo se puede especificar en el cuadro de texto.

       Go back to previous state after seconds (Volver al estado anterior después de x segundos): supongamos que está viendo vídeo en directo (o histórico) en la cámara 1. El panel cambia para mostrar una alarma procedente de la cámara 2. Sesenta segundos después, la cámara 1 vuelve al estado anterior, es decir, continúa reproduciendo el vídeo en directo (o histórico) de la cámara 1.

Nota:

1.   Symphony no cambiará automáticamente un panel de vídeo a una cámara que ya se esté mostrando en otro panel de cámara de esa vista de cámara.

2.    Después de que un panel de vídeo cambie automáticamente, no cambiará automáticamente a otra cámara durante 8 segundos.

3.    Si varios paneles de vídeo de una vista de cámara cambian respondiendo a una actividad determinada, solo cambiará uno de ellos: el panel que haya cambiado primero. Cada vista de cámara funciona de manera independiente, por lo que, si tiene 2 cámaras en conjuntos de vista de cámara diferentes configurados para cambiar automáticamente según la actividad, es posible que ambos muestren la misma cámara.

4.    Para desactivar este cambio, el usuario debe hacer clic en la imagen de vídeo del panel.



Para ocultar la vista hasta el siguiente evento o una hora concreta, solo una vez, haga clic con el botón derecho en el Panel de vídeo y seleccione Ocultar vista hasta el siguiente evento.



Ejemplo: Alarma que inicia varias cámaras

Un intruso rompe la puerta y entra en la habituación.

        Cámara 1 orientada a la puerta.

        Cámaras 2, 3 y 4: todas muestran el espacio interior tras la puerta.

        En el Cliente Symphony, se muestran actualmente paneles de vista múltiple 2x2, sin imágenes en pantalla.



Tarea:

        Configure Symphony de manera que la imagen de la cámara 1 aparezca inmediatamente en un panel de vista múltiple cuando se genere una alarma y que las cámaras que se encuentran justo al lado de la puerta también se visualicen inmediatamente si se activa una alarma procedente de la cámara 1.



Configure una regla en el Asistente para reglas

1.   En el Asistente para reglas, está seleccionada la cámara 1, que está orientada hacia la puerta. El motor de vídeo y la máscara correspondientes están configurados conforme a los requisitos.

Asistente para reglas – Evento

2.    Haga clic en Siguiente.

3.    En la ficha Alarma, seleccione todas las cámaras de las que desee visualizar imágenes si se genera una alarma en la cámara 1. En este ejemplo, la intención es ver las imágenes de las cámaras 2, 3 y 4 en caso de que se active una alarma en la cámara 1.

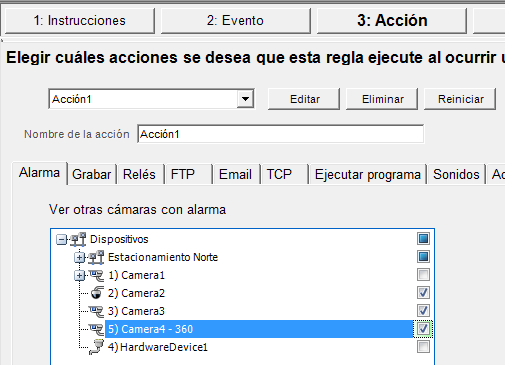

Asistente para reglas – Ficha Alarma (ver otras cámaras en caso de alarma)

4.    Haga clic en Siguiente y configure un Horario.

5.    Haga clic en Guardar para guardar el Nombre de la regla para este tipo de situaciones.

6.    Haga clic en Aceptar para cerrar el cuadro de diálogo Configuración de servidor.



Configure un panel de vista de cámara:

1.   En un panel de vista de cámara (por ejemplo, 2x2), haga clic con el botón derecho SOLO en el primer panel (panel 1).

2.    En el menú contextual, seleccione Configuración. Se abrirá el cuadro de diálogo Configuración de vista de cámara.

3.    Haga clic en la ficha Actividad.

4.    Active la casilla de verificación Activar vista cuando ocurra alarma.

5.    Active la casilla de verificación Show alarm cameras in other panels (Mostrar alarmas de otros paneles). (Esta opción fuerza a los demás paneles de la vista múltiple a mostrar las imágenes de las cámaras asociadas a la cámara 1. Recuerde que, en el Asistente para reglas, se seleccionaron las cámaras 2, 3 y 4 para visualizarse en caso de alarma en la cámara 1.)

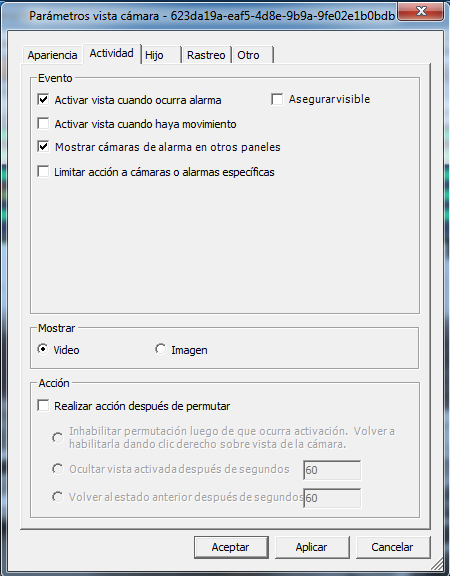

Cuadro de diálogo Client View Settings (Configuración de vista para el cliente) – Ficha Actividad

Si se activa una alarma en la cámara 1, el panel 1 mostrará ahora la imagen de la cámara 1 Y el resto de paneles mostrarán las imágenes de las cámaras 2, 3 y 4.
